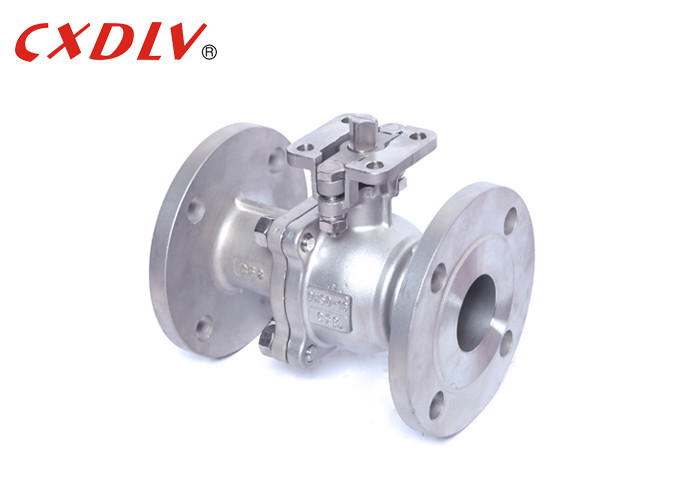

المحرك الكهربائي ذات الضغط العالي منفذ كامل من قطعتين ، صمام كروي مزدوج
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | Q41F |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1pc |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على العرض: | 500PCS / الإثنين |
|
معلومات تفصيلية |
|||
| صمام المواد: | CF8 | سيات مادة: | ptfe |
|---|---|---|---|
| الضغط: | PN40 | بحجم: | DN15 ~ DN200 |
| شهادة: | CE | اساسي: | جيجابايت |
| إبراز: | cf8m الكرة صمام,شفة الكرة نهاية صمام |
||
منتوج وصف
المحرك الكهربائي ذات الضغط العالي منفذ كامل من قطعتين ، صمام كروي مزدوج
مواصفات
ارتفاع الكرة منصة الكرة
المعايير المعمول بها:
- التصميم والتصنيع: GB12237-89
- اتصال: JB / T79
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والتفتيش: GB / T13927-1992
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- GB PN16 PN25 PN40
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
صمام الكرة ، يتم تشغيل عضو الفتح والإغلاق (الكرة) بواسطة ساق الصمام ويدور حول محور صمام الكرة. ويمكن أيضا أن تستخدم للتنظيم السوائل والسيطرة عليها. لا يمكن للصمام الكروي متعدد الاتجاهات التحكم بمرونة في التقاء ، وتقسيم ، وتوجيه اتجاه التدفق للوسط ، ولكن يمكن أيضًا إغلاق أي قناة وتوصيل القناتين الأخريين.
| PN (الأم) | DN | L | φE | φB | φC | تي | F | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 18/04 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 18/04 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 18/04 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | اتصل بنا بحرية | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
الوضعية
وتستخدم الصمامات الكروية على نطاق واسع في تكرير النفط ، وخطوط الأنابيب لمسافات طويلة ، والمواد الكيميائية ، والورق ، والمستحضرات الصيدلانية ، والحفاظ على المياه ، والطاقة الكهربائية ، والبلديات ، والصلب وغيرها من الصناعات.
أفضلية
1. مقاومة السوائل الصغيرة: صمام الكرة الهوائية هو أصغر مقاومة للسوائل لكل تصنيف الصمامات ، حتى صمام الكرة الهوائية ذو القطر المنخفض ، ومقاومة السوائل صغيرة جدا.
2. ختم الجذوع يمكن الاعتماد عليه: بما أن ساق الصمام يدور فقط ولا يتحرك صعودا وهبوطا ، فإن ختم التعبئة لسدادة الصمام ليس من السهل كسره ، كما أن قدرة الختم تزيد مع زيادة الضغط المتوسط.
3. أداء الختم لمقعد الصمام جيد: حلقة الختم المصنوعة من مادة مرنة مثل PTFE سهلة الإغلاق ، وتزداد قدرة صمام إغلاق صمام الكرة الهوائية مع زيادة الضغط المتوسط.
اختيار الموديل
صمام الكرة عالي الضغط
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB / 300LB | PN16 / PN25 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج | |||
