| الـ MOQ: | 1pc |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| فترة التسليم: | 5 ~ 25 يوم عمل |
| طريقة الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على التوريد: | 500PCS / الإثنين |

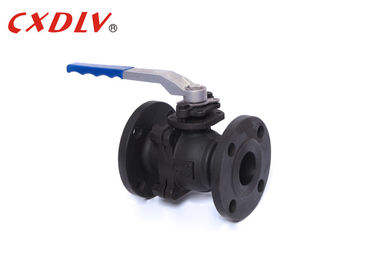

DN150 WCB الفولاذ المقاوم للصدأ مشفه الكرة صمام DIN RF العائمة نوع PN16 PN40
مواصفات
DIN القياسية مقبض Oprated Ball Valve
المعايير المعمول بها:
- التصميم والتصنيع: DIN 3357/1 ، 2EN12516-1
- اتصال شفة: DIN2542 ~ DIN2545 ، En1092
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والفحص: DIN3230 / 3 ، EN12266
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- DIN PN16 PN25 PN40
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
الصمام الكروي ، إلى جانب صمامات الفراشة والمقبس ، هو جزء من عائلة الصمامات ذات المنعطفات الرباعية. من المعروف أن الصمامات الكروية تتميز بختم موثوق ومتناغم مع الفقاعات. وبالتالي ، فهي خيار كبير لتطبيقات الغاز حيث يكون هناك حاجة إلى إغلاق محكم. نظرًا لاحتمالية ارتدائها المستمر على المقاعد ، فإن الصمامات الكروية ليست مثالية لتطبيقات الاختناق. إن جسم صمام الكرة عادة ما يكون مصنوعًا من الفولاذ ويمكن أن يكون أكثر دواما مع طلاء النيكل.
| الوحدة: مم | |||||||
| الضغط | بحجم | L | φE | φB | φC | تي | F |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
الوضعية
تستخدم الصمامات الكروية في مجموعة متنوعة من التطبيقات بما في ذلك ، على سبيل المثال لا الحصر:
مصانع الغاز الحقلية ، مصانع النفط الخام ، خطوط تغذية الغاز ، مصانع البوليمر ، تطبيقات المعالجة الآلية ، محطات معالجة الغاز الصناعي ، مصانع الغاز الطبيعي المسال ، معالجة المواد الهيدروكربونية ، مزارع الخزانات ، خطوط تغذية خطوط نفط تكرير النفط
خصائص صمام الكرة
1. تدوير في التعبئة بدلا من المعاملة بالمثل من داخل أو البيئة من الخارج من خلال الغدة التعبئة جنبا إلى جنب مع الجذع.
2. القضاء على طوق غطاء محرك السيارة ومسار التسرب المحتمل.
3. يدور عضو الختم في الحجم الخاص به بدلاً من الاضطرار إلى استبدال وحدة تخزين.
4. كرة كاملة هي تقليم متوازن. سوف تكون قابس صمام نصف الكرة أو البوابة أو الكرة الأرضية غير متوازن. هذا من شأنه أن يكون مهما مع المحركات إذا فقدت غازك أو تزويد الهواء.
5. لا يوجد مجموعة جمع في الجزء السفلي من الصمام. يجب أن يكون هناك مجال للبوابة للانتقال إليه وقد يواجه صعوبة في تشريد ما تم جمعه هناك.
6. أصغر المغلف الشامل البعد.
7. سهولة التشغيل الآلي - درجة ninty للذهاب مفتوحة بالكامل إلى مغلقة بالكامل. لا مضاعفات من المنعطفات.
اختيار الموديل
2PC كاملة ميناء العائمة الكرة صمام
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج | |||
