تفاصيل المنتج:
شروط الدفع والشحن:
|
هيئة المواد: | CF8 | مواد الكرة: | CF8 |
---|---|---|---|
اللون: | فضة | اساسي: | ANSI، GB |
نهاية اتصال قياسي: | ASME B16.5a | وجه لوجه قياسي: | ASME B16.10 |
تسليط الضوء: | صمامات فحص الكرة الأرضية,صمام الكرة الأرضية الصناعية |

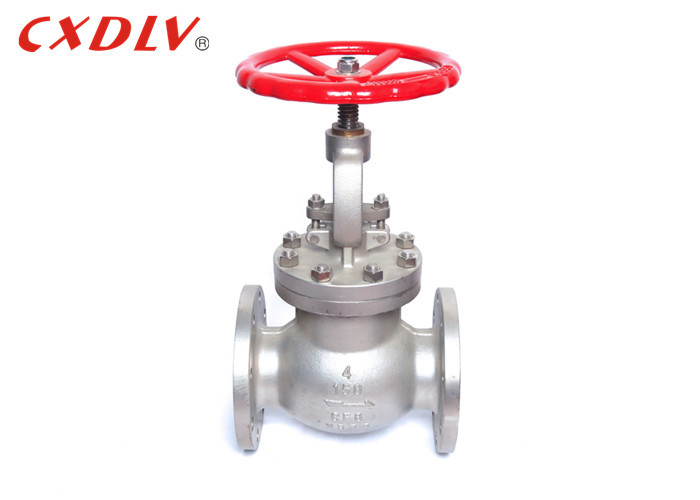

صمام البوابة الصناعية صمام غلوب الضغط العالي الهوائية
مواصفات
- تصميم قياسي : ANSI B16.34 / API 600 / API 602
- الفحص والاختبار : API 598
- وجهًا لوجه : ANSI B16.10
- اتصال شفة : ANSI B16.5 (ل NPS≤24) / ANSI B16.47 SERIES B ، ANSI 16.47 SERIES A ، MSS SP-44 (بالنسبة لمعيار NPS> 24)
الوضعية
صمام الكرة الأرضية ، الذي يسمى أيضًا الباب ، هو أكثر أنواع الصمامات استخدامًا. إنها مشهورة بسبب الاحتكاك الصغير بين أسطح الإغلاق أثناء عملية الفتح والإغلاق. إنها متينة نسبيًا ، وارتفاع الإفتتاح ليس كبيرًا ، والتصنيع سهل. مريحة ، ليس فقط للضغط المتوسط والمنخفض ، ولكن أيضًا للضغط العالي. اعتمادًا على شكل حركة اللوح ، يكون التغيير في فتحة المقعد متناسبًا مع سفر الرفرف. بسبب فتحة فتح أو إغلاق قصيرة نسبيا لصمام صمام هذا النوع من الصمام ، ووظيفة القطع الموثوقة للغاية ، ولأن تغيير فتحة مقعد الصمام يتناسب مع شوط رفرف الصمام ، فهو مناسب جدا تعديل معدل التدفق. لذلك ، فإن هذا النوع من صمام الكرة الأرضية المغلق مناسب تمامًا للإغلاق أو التنظيم والاختناق. يلعب الصمام دورًا مهمًا في قطع واختناق الوسيط في خط الأنابيب الذي يقع فيه. صمام الإيقاف هو نوع بالغ الأهمية من صمام الإغلاق. يتم تطبيق الختم من خلال تطبيق عزم الدوران على ساق الصمام ، ويتم توجيه ساق الصمام في الاتجاه المحوري. تقوم اللوحه بممارسة الضغط بحيث يتلاءم سطح ختم القرص بشكل مريح مع سطح مانع التسرب ، مما يمنع الوسط من التسرب على طول الفجوة بين وجوه الإغلاق.
بحجم | د | L | H | W | د | C | G | تي | N-ΦM |
1 " | 25 | 127 | 212 | 140 | 108 | 79.5 | 51 | 11.1 | 16/04 |
1 1/4 " | 32 | 140 | 243 | 160 | 117 | 89.5 | 64 | 12.7 | 16/04 |
1 1/2 " | 40 | 165 | 246 | 160 | 127 | 98.5 | 73 | 14.3 | 16/04 |
2 " | 50 | 203 | 252 | 200 | 152 | 120.5 | 92 | 15.9 | 19/04 |
2 1/2 " | 65 | 216 | 308 | 200 | 178 | 139.5 | 105 | 17.5 | 19/04 |
3 " | 80 | 241 | 327 | 250 | 190 | 152.5 | 127 | 19.1 | 19/04 |
4 " | 100 | 292 | 384 | 250 | 229 | 190.5 | 157 | 23.9 | 8-19 |
5 " | 125 | 356 | 484 | 300 | 254 | 216 | 186 | 23.9 | 8-22 |
6 " | 150 | 406 | 547 | 350 | 279 | 241.5 | 216 | 25.4 | 8-22 |
8 " | 200 | 495 | 669 | 350 | 343 | 298.5 | 270 | 28.6 | 8-22 |
10 " | 250 | 622 | 824 | 200 | 406 | 362.5 | 324 | 30.2 | 12-25 |
خاصية
1. هيكل صمام الكرة الأرضية أكثر بساطة من صمام البوابة ، وهو أكثر ملاءمة في التصنيع والصيانة.
2. سطح الختم ليس سهل الارتداء والخدش ، وله سطح ختم جيد وعمر خدمة طويل.
3. عند الفتح والإغلاق ، يكون مسار القرص صغيرًا ، وبالتالي فإن ارتفاع صمام الكرة الأرضية يكون أصغر من صمام البوابة ، ولكن طول الهيكل أطول من صمام البوابة.
تسليم الطرود
"تفاصيل التعبئة" : نختار الحالات الخشبية المناسبة وفقا لصمامات مختلفة وترتيب العمال المهرة لحزمة في حالة كدمة. وسيقوم وكيل الشحن المتعاون على المدى الطويل بحجز المساحة ، والجمارك والنقل الواضح لنا دون تأخير. هناك ثلاث طرق للنقل ، عن طريق البحر ، عن طريق الجو وعن طريق القطار. سنرتب النقل وفقا لاحتياجات العملاء.
تفاصيل التسليم : وفقا للترتيب ، 7 ~ 60days
التعليمات
س: هل أنت شركة تجارية أو الصانع؟
ج: نحن مصنع.
س: متى هو وقت التسليم؟
ج: وفقا للترتيب ، 7 ~ 60days.
س: هل تقدمون عينات؟ هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم عينة مجانية ولكن لا تدفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
ج: الدفع <= 1000 دولار ، 100٪ مقدما. الدفع> = 1000USD ، 30 ٪ T / T مقدما ، والتوازن قبل شيبمنت.
