تفاصيل المنتج:
شروط الدفع والشحن:
|
| الجسم: | الفولاذ المقاوم للصدأ | كرة: | CF8، CF8M |
|---|---|---|---|
| سيات مادة: | ptfe | اساسي: | GB، ANSI، JIS، DIN |
| بحجم: | 1/2 "~ 8" | الضغط: | عادي |
| تسليط الضوء: | cf8m الكرة صمام,الفولاذ المقاوم للصدأ الكرة صمام |
||

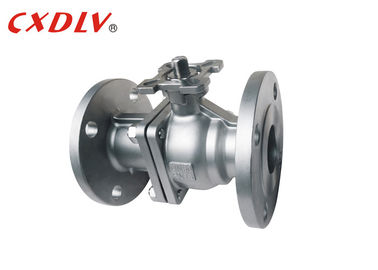

DIN مزدوجة مشفه الكرة صمام ISO5211 لوحة مع مقبض أو المحرك
مواصفات
DIN Cast Floating Ball Valve
المعايير المعمول بها:
- التصميم والتصنيع: DIN 3357 / 1،2EN12516-1
- التوصيل: DIN2542 ~ DIN2545 ، En1092
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والفحص: DIN3230 / 3 ، EN12266
نطاق الحجم:
- 1/2 "~ 8"
تصنيف الضغط:
- DIN PN10 PN16 PN25 PN40
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
| PN (الأم) | DN | L | φE | φB | φC | تي | F | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | 18/04 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | 18/04 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 150 | 165 | 125 | 102 | 18 | 3 | 18/04 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | 170 | 185 | 145 | 122 | 20 | 3 | 18/04 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
| 80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
| 100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | عدم | 11 | عدم | 102 | |
| 125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | عدم | 125 | عدم | |
| 150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | عدم | 125 | 140 | |
| 200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | عدم | 125 | 140 |
الوضعية
* يمكن تطبيق مجموعة واسعة من التطبيقات ، من الصغيرة إلى بضعة ملليمترات في القطر ، متر كبير ، من فراغ عالية إلى ارتفاع ضغط.
* تم استخدام الصمامات الكروية على نطاق واسع في البترول والكيماويات وتوليد الطاقة والورق والطاقة الذرية والطيران والصواريخ وغيرها من الإدارات ، وكذلك حياة الناس اليومية.
أفضلية
1. مقاومة السوائل ، معامل مقاومة الأنبوب بنفس الطول متساويان.
2. هيكل بسيط ، حجم صغير ، خفيفة الوزن.
3. إغلاق و موثوق بها ختم المواد السطحية تستخدم على نطاق واسع من البلاستيك ، الختم ، وقد استخدمت على نطاق واسع في نظام فراغ.
4. سهل التشغيل ، الفتح والإغلاق بسرعة ، من الفتح الكامل إلى المغلق بالكامل ما دام دوران 90 ° ، لتسهيل التحكم عن بعد.
5. سهلة الصيانة ، صمام الكرة بسيطة ، الأختام عموما الأنشطة ، واستبدال إزالة أكثر ملاءمة.
6. في السطح المفتوح تمامًا أو المغلق تمامًا ، فإن كرة العزل والمقعد العازلة للكهرباء ، من خلال الوسائط ، لن يتسببان في تآكل سطح ختم الصمام.
اختيار الموديل
DIN 2PC كامل ميناء العائمة الكرة صمام
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج | |||
