| الـ MOQ: | 1pc |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| فترة التسليم: | 5 ~ 25 يوم عمل |
| طريقة الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على التوريد: | 500PCS / الإثنين |

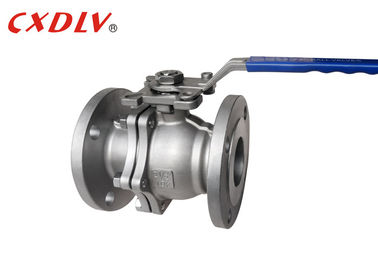

JIS 20K 2PC يلقي الصلب الكرة صمام ISO5211 تصاعد المباشر للسيارات
مواصفات
صمام الكرة
المعايير المعمول بها:
- التصميم والتصنيع: ASME B16. 34 ، API608
- الاتصال: JIS B2212 ~ B213
- الاختبار والتفتيش: JIS B2003 ، API6D
- وجه لوجه البعد: JIS B2002
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- JIS 10K 20K
نطاق درجة حرارة:
- - 20 درجة مئوية ~ 185 درجة مئوية
يدور الجزء ذو الفتحة والفتحة الكروية (الكرة) بواسطة ساق الصمام ويدور حول محور ساق الصمام. وهي تستخدم أساسا لقطع أو تشغيل الوسط في خط الأنابيب ، ويمكن أيضا أن تستخدم للتنظيم السوائل والسيطرة عليها. يتميز نموذج المنفعة بمزايا الهيكل المدمج ، الختم الموثوق ، البنية البسيطة والصيانة المريحة ، وسطح الإغلاق والسطح الكروي غالباً ما تكون في حالة مغلقة ، والتي لا تتآكل بسهولة بواسطة الوسط ، وسهلة التشغيل والصيانة .
| الضغط | بحجم | φD | L | φE | φB | φC | تي | F | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 19/04 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 19/04 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 19/04 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 19/04 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | اتصل بنا بحرية | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
الوضعية
مناسبة لوسائط العمل العامة مثل الماء ، المذيبات ، الأحماض ، والغاز الطبيعي ، ولكنها مناسبة أيضًا للوسيط بظروف العمل القاسية ، مثل الأكسجين ، بيروكسيد الهيدروجين ، الميثان والإيثيلين ، والتي تستخدم على نطاق واسع في العديد من الصناعات.
قوة
1. مقاومة السوائل صغيرة: المقطع العرضي للأنبوب المتصل بين الكرة وجسم الصمام متساويان ، والمرور الكروي متصل بواسطة قوس دائري ، والوسط يمر عبر الكرة ، ومقاومة السوائل صغيرة .
2. أداء الختم الجيد: يتبنى مقعد الصمام مادة PTFE مع تشوه مرن وقوة عالية ، مما يحقق أداء الختم الجيد ويضمن استقرار الصمام.
3. عمر الخدمة الطويل: يتم تصنيع قلب الصمام والضوء لرؤية مادة الرقبة من الفولاذ المقاوم للصدأ الأوستنيتي ، كما أن مادة مقعد الصمام مصنوعة من PTFE ، والتي يمكنها تحقيق مقاومة جيدة للتآكل وإطالة عمر خدمة الصمام.
اختيار الموديل
2PC كاملة ميناء العائمة الكرة صمام
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج | |||
فيديو
فيديو
فيديو
فيديو
|
|
