تفاصيل المنتج:
شروط الدفع والشحن:
|
هيئة المواد: | SS304 SS316 | مواد الكرة: | CF8، CF8M |
---|---|---|---|
سيات مادة: | ptfe | بناء: | صمام الكرة ويفر |
بحجم: | DN15 ~ DN200 | نموذج: | Q71F |
تسليط الضوء: | cf8m الكرة صمام,الفولاذ المقاوم للصدأ الكرة صمام |

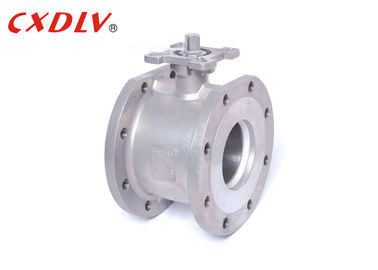

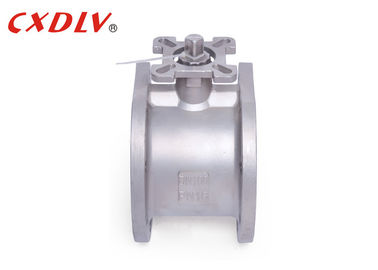

Q71F ويفر 3 بوصة الفولاذ المقاوم للصدأ الكرة صمام الكربون الصلب إيطاليا نموذج صمام
مواصفات المنتج
1PC رقاقة الكرة ويفر
المعايير المعمول بها:
- التصميم والتصنيع: GB / T12237 / 1989
- اتصال: JB / T79
- اختبار مقاومة للحريق: GB / T13927 - 1992
نطاق الحجم:
- DN15 ~ DN200
الضغط الاسمي:
- 1.6 ~ 4.0 ميجا باسكال
نطاق درجة حرارة:
- - 20 درجة مئوية ~ 350 درجة مئوية
صمام الكرة الرقاقات مع هيكل بسيط ، صغير الحجم وخفيف الوزن ، أكثر ، يتكون فقط من أجزاء قليلة. علاوة على ذلك ، يمكن تشغيله بسرعة بالتناوب بزاوية مقدارها 90 درجة ، ويتمتع هذا العنصر بخصائص تحكم جيدة في السوائل. عندما يكون الصمام الكروي في وضع الفتح الكامل ، يكون سمك لوحة الصمام هو المقاومة الوحيدة عندما يتدفق الوسيط عبر جسم الصمام ، لذلك يكون انخفاض الضغط الناتج عن الصمام صغيرًا.
بحجم | φd | φR | φC | φD | R | تي | L | |
15 | 1/2 " | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
20 | 3/4 " | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
25 | 1 " | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
32 | 1 1/4 " | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
40 | 1 1/2 " | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
50 | 2 " | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
65 | 2 1/2 " | 63.5 | 120 | 145 | 180 | 3 | 18 | 95 |
80 | 3 " | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
100 | 4 " | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
125 | ] 5 " | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
150 | 6 " | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
الوضعية
يستخدم على نطاق واسع في الصمامات الكرة ، والبتروكيماويات والصهر والأدوية والمواد الغذائية وغيرها من الصناعات في SO2 ، والبخار ، والهواء ، والغاز ، والأمونيا ، وغاز ثاني أكسيد الكربون ، والنفط ، والمياه ، والماء المالح ، والغسول ، ومياه البحر ، وحمض النيتريك ، حمض الهيدروكلوريك ، حمض الكبريتيك ، وحمض الفوسفوريك يستخدم الوسيط كجهاز منظم وإغلاق على خط الأنابيب.
قوة الكرة صمام
1. التصميم الفريد للغريب الأطوار يجعل النقل غير الاحتكاك بين أسطح الختم ، مما يطيل عمر خدمة الصمام.
2. المقعد المرن الذي يتولد عن عزم الدوران.
3. تصميم إسفين مبتكر يجعل الصمام يتميز بوظيفة إحكام أوتوماتيكي أكثر إحكامًا وأشد إحكامًا ، مع وجود تعويقات وتسرب صفر بين أسطح الختم.
4. صغيرة الحجم وخفيفة الوزن وخفيفة الوزن وسهلة التركيب.
5. يمكن تكوين الأجهزة الهوائية والكهربائية وفقا لمتطلبات المستخدم لتلبية احتياجات التحكم عن بعد ومراقبة البرنامج.
6. يمكن تطبيق مواد المقاعد البديلة على مجموعة متنوعة من الوسائط.
اختيار الموديل
صمام الكرة ويفر
نموذج رقم | ضغط العمل / ميجا باسكال | درجة الحرارة المطبقة / ℃ | متوسطة قابلة للتطبيق |
Q71F-16P | 1.6 | PTFE≤150 PPL≤250 | Nitrose |
Q71F-25P | 2.5 | Nitrose | |
Q71F-16Ti | 1.6 | أكسدة متوسطة أكالة | |
Q71F-25Ti | 2.5 | أكسدة متوسطة أكالة |
