تفاصيل المنتج:
شروط الدفع والشحن:
|
بناء: | 2pc | صمام نوع: | يطفو على السطح |
---|---|---|---|
الضغط: | PN16 / PN25 / PN40 | بحجم: | DN15 ~ DN200 |
متوسط: | غاز زيت الماء | اساسي: | ANSI / JIS / DIN |
تسليط الضوء: | cf8m الكرة صمام,الفولاذ المقاوم للصدأ الكرة صمام |

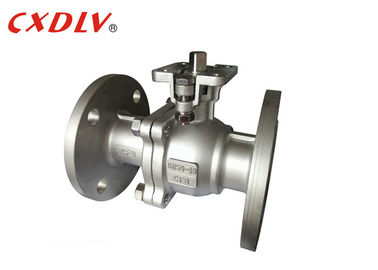

المحرك الكهربائي المباشر تصاعد SS الكرة صمام شفة نوع الاسمية DN50 ~ DN200
مواصفات
صمام الكرة
المعايير المعمول بها:
- التصميم والتصنيع: GB12237-89
- اتصال: JB / T79
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والتفتيش: GB / T13927-1992
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- GB PN16 PN25 PN40
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
صمام الكرة ، يتم تشغيل عضو الفتح والإغلاق (الكرة) بواسطة ساق الصمام ويدور حول محور صمام الكرة. ويمكن أيضا أن تستخدم للتنظيم السوائل والسيطرة عليها. يتميز صمام V-ball الثابت بإحكام قوة قص قوية بين النواة على شكل V والمقعد المعدني لسبيكة كربيد الصلب الملحومة. إنها مناسبة بشكل خاص للجسيمات الدقيقة المقاومة للألياف. إلخ. صمام الكرة متعدد الاتجاهات لا يمكن أن يتحكم بمرونة في التقاء ، وتقسيم ، وتوجيه اتجاه التدفق للوسط ، ولكن أيضًا يمكنه إغلاق أي قناة وتوصيل القناتين الأخريين.
PN (الأم) | DN | L | φE | φB | φC | تي | F | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 18/04 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 18/04 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 18/04 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | اتصل بنا بحرية | ||||||||||||||||
80 | |||||||||||||||||
100 | |||||||||||||||||
125 | |||||||||||||||||
150 | |||||||||||||||||
200 |
الوضعية
يستخدم الصمام الكروي بشكل رئيسي في خط الأنابيب لقطع توزيع اتجاه الوسط وتوزيعه وتغييره.
أفضلية
1. إن محمل الدفع يقلل من عزم احتكاك ساق الصمام ، مما يجعل صمام الصمام سلاسة ومرنة للتشغيل على المدى الطويل.
2. وظيفة مكافحة ساكنة: يتم ترتيب الزنبرك بين الكرة ، ساق الصمام وجسم الصمام ، ويمكن اشتقاق الكهرباء الساكنة الناتجة أثناء عملية التحويل.
3. بما أن المادة مثل polytetrafluoroethylene لها خاصية تشحيم ذاتي جيدة و خسارة الاحتكاك مع الكرة صغيرة ، فإن عمر الخدمة للصمام الكروي الهوائي طويل.
اختيار الموديل
2PC كاملة ميناء العائمة الكرة صمام
اساسي | ANSI | GB | JIS | DIN |
الضغط | 150LB / 300LB | PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج |
