| الـ MOQ: | 1pc |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| فترة التسليم: | 5 ~ 25 يوم عمل |
| طريقة الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على التوريد: | 500PCS / الإثنين |

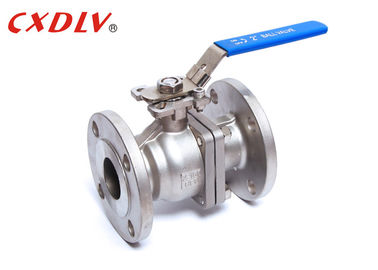

الضغط العادي شفة الكرة صمام مقبض ذراع 150LB DN50 منصة عالية
مواصفات
150LB الكرة صمام
المعايير المعمول بها:
- التصميم والتصنيع: GB12237-89
- اتصال: JB / T79
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والتفتيش: GB / T13927-1992
نطاق الحجم:
- 1/2 "~ 8"
تصنيف الضغط:
- ASME CL ، 150 ، 300
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
* فئة 150LB 2 قطعة الفولاذ المقاوم للصدأ شفة كامل ميناء الكرة صمام
تحتوي صمامات الكرة ذات الشفاه على نوع اتصال مختلف عن الصمامات الكروية الأخرى التي نحملها. من المفترض أن تتزاوج مع وصلة مشفهة أخرى ، تسمح الصمامات بتنظيف واستبدال أسهل.
| الضغط | بحجم | φD | L | φE | φB | φC | تي | F | N-φh | H | H1 | W | M | P |
| Class150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 16/04 | 48 | 79 | 135 | 9 | 9 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 16/04 | 53 | 84 | 135 | 9 | 9 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 16/04 | 64 | 95 | 170 | 11 | 11 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 16/04 | 71 | 103 | 170 | 11 | 11 | |
| 1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 16/04 | 76 | 111 | 200 | 14 | 14 | |
| 2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 19/04 | 85 | 120 | 200 | 14 | 14 | |
| 2 1/2 " | مزيد من المواصفات ، اتصل بنا بحرية | |||||||||||||
| 3 " | ||||||||||||||
| 4 " | ||||||||||||||
| 5 " | ||||||||||||||
| 6 " | ||||||||||||||
| 8 " | ||||||||||||||
مقدمة باختصار
هيكل صمام الكرة العائمة يتحرك. تحت تأثير الضغط المتوسط ، يمكن للكرة أن تولد إزاحة معينة وتضغط ضد سطح الإغلاق في نهاية المخرج لضمان إغلاق طرف المخرج.
يتميز الصمام الكروي العائم ببنية بسيطة وأداء جيد للختم ، ولكن يتم تحميل كل من الكرة الخاضعة لوسط التشغيل إلى حلقة الختم ، لذا من الضروري النظر فيما إذا كانت مادة حلقة الختم يمكن أن تتحمل حمولة العمل الوسط الكروي. يستخدم هذا الهيكل على نطاق واسع في الصمامات الكرة الضغط المتوسطة والمنخفضة.
قوة
1. سهل التشغيل ، فتح وإغلاق بسرعة ، من فتح كامل إلى كامل قبالة طالما استدارة 90 درجة ، من السهل السيطرة على مسافات طويلة.
2. الصيانة مريحة ، صمام الكرة بسيط في الهيكل ، حلقة الختم نشطة بشكل عام ، وهي ملائمة لتفكيك واستبدال.
13. عندما تكون مفتوحة بالكامل أو مغلقة بالكامل ، يتم عزل السطح الختم للكرة ومقعد الصمام من الوسط. عندما يمر الوسيط ، فإنه لن يسبب تآكل سطح الختم للصمام.
اختيار الموديل
2PC كاملة ميناء العائمة الكرة صمام
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج | |||
