تفاصيل المنتج:
شروط الدفع والشحن:
|
| صمام الجسم: | CF8 | مواد الكرة: | CF8، CF8M |
|---|---|---|---|
| سيات مادة: | ptfe | صلة: | رقاقة |
| بحجم: | DN15 ~ DN200 | نموذج: | Q71F |
| تسليط الضوء: | cf8m الكرة صمام,شفة الكرة نهاية صمام |
||

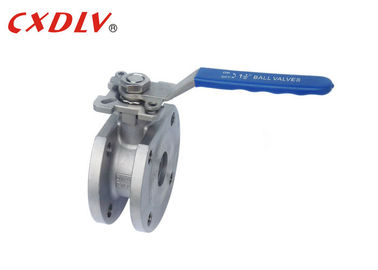

ارتفاع منصة CF8 SS304 DN50 إيطاليا ويفر 1 قطعة الكرة صمام القيادة من قبل المحركات
مواصفات المنتج
1PC رقاقة الكرة ويفر
المعايير المعمول بها:
- التصميم والتصنيع: GB / T12237 / 1989
- اتصال: JB / T79
- اختبار مقاومة للحريق: GB / T13927 - 1992
نطاق الحجم:
- DN15 ~ DN200
الضغط الاسمي:
- 1.6 ~ 4.0 ميجا باسكال
نطاق درجة حرارة:
- - 20 درجة مئوية ~ 350 درجة مئوية
بالمقارنة مع الصمامات الكروية العادية ، تتميز صمامات الكرة بسكويت الويفر Q71F بمزايا الطول الهيكلي القصير ، الوزن الخفيف ، التركيب المريح. يتبنى مقعد الصمام هيكل مانع للتسرب ، وهو موثوق في الختم وسهل الفتح والإغلاق. وهي مجهزة بهيكل حراري موثوق به ولديه ختم جيد في حالة نشوب حريق.
| بحجم | φd | φR | φC | φD | R | تي | L | |
| 15 | 1/2 " | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
| 20 | 3/4 " | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
| 25 | 1 " | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
| 32 | 1 1/4 " | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
| 40 | 1 1/2 " | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
| 50 | 2 " | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
| 65 | 2 1/2 " | 63.5 | 120 | 145 | 180 | 3 | 18 | 95 |
| 80 | 3 " | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
| 100 | 4 " | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
| 125 | ] 5 " | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
| 150 | 6 " | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
الوضعية
صمام الكرة مناسب لـ PN1.0 ～ 2.5MPa ، درجة حرارة العمل 29 ～ 180 درجة مئوية (المقعد معزّز PTFE) أو 29 ～ 300 درجة مئوية (المقعد هو PPL) على خطوط الأنابيب المختلفة ، يتم استخدامه لقطع أو توصيل الوسيط في خط الأنابيب. يمكن استخدام مواد مختلفة للمياه والبخار والزيوت وحمض النيتريك وحمض الخليك والوسط المؤكسد واليوريا والوسائط الأخرى.
قوة
1. التصميم الفريد للغريب الأطوار يجعل النقل غير الاحتكاك بين أسطح الختم ، مما يطيل عمر خدمة الصمام.
2. المقعد المرن الذي يتولد عن عزم الدوران.
3. تصميم إسفين مبتكر يجعل الصمام يتميز بوظيفة إحكام أوتوماتيكي أكثر إحكامًا وأشد إحكامًا ، مع وجود تعويقات وتسرب صفر بين أسطح الختم.
4. صغيرة الحجم وخفيفة الوزن وخفيفة الوزن وسهلة التركيب.
5. يمكن تكوين الأجهزة الهوائية والكهربائية وفقا لمتطلبات المستخدم لتلبية احتياجات التحكم عن بعد ومراقبة البرنامج.
6. يمكن تطبيق مواد المقاعد البديلة على مجموعة متنوعة من الوسائط.
اختيار الموديل
صمام الكرة ويفر
| نموذج رقم | ضغط العمل / ميجا باسكال | درجة الحرارة المطبقة / ℃ | متوسطة قابلة للتطبيق |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 | Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | أكسدة متوسطة أكالة | |
| Q71F-25Ti | 2.5 | أكسدة متوسطة أكالة |
