| الـ MOQ: | 1pc |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| فترة التسليم: | 5 ~ 25 يوم عمل |
| طريقة الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على التوريد: | 500PCS / الإثنين |

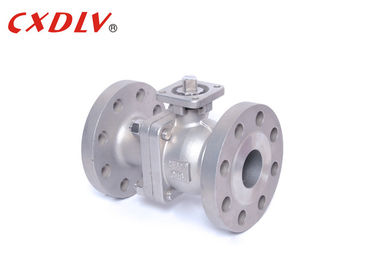

300LB CF8M مشفه الكرة صمام 2 "عالية الأداء العائمة الكرة صمام
مواصفات
300LB الكرة صمام
المعايير المعمول بها:
- التصميم والتصنيع: ASME B16.5 ، API608
- اتصال: ASME B16.5
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والتفتيش: API598 ، API6D
نطاق الحجم:
- 1/2 "~ 8"
تصنيف الضغط:
- ASME CL ، 150 ، 300
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
Q41F-300LB الأمريكية القياسية صمام الكرة العائمة صمام مقعد متقدم ، متعدد الكرة صمام تصنيع تجربة تصميم صمام مقعد ، لضمان ختم صمام ، وانخفاض معامل الاحتكاك ، وعزم دوران التشغيل الصغيرة ، ومجموعة متنوعة من المواد مقعد صمام ، مجموعة واسعة من التكيف
| الضغط | بحجم | φD | L | φE | φB | φC | تي | F | N-φh |
| 300LB | 1/2 " | 13 | 140 | 95 | 66.5 | 35 | 15 | 1.6 | 16/04 |
| 3/4 " | 19 | 152 | 117 | 82.5 | 43 | 16 | 1.6 | 19/04 | |
| 1 " | 25 | 165 | 124 | 89 | 51 | 18 | 1.6 | 19/04 | |
| 1 1/4 " | 32 | 178 | 133 | 98.5 | 64 | 19 | 1.6 | 19/04 | |
| 1 1/2 " | 38 | 190 | 156 | 114.5 | 73 | 21 | 1.6 | 4-22 | |
| 2 " | 51 | 216 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | |
| 2 1/2 " | اتصل بنا للحصول على مزيد من البيانات | ||||||||
| 3 " | |||||||||
| 4 " | |||||||||
| 5 " | |||||||||
| 6 " | |||||||||
| 8 " | |||||||||
الوضعية
هيكل صمام الكرة العائمة يتحرك. تحت تأثير الضغط المتوسط ، يمكن للكرة أن تولد إزاحة معينة وتضغط ضد سطح الإغلاق في نهاية المخرج لضمان إغلاق طرف المخرج.
يتميز الصمام الكروي العائم ببنية بسيطة وأداء جيد للختم ، ولكن يتم تحميل كل من الكرة الخاضعة لوسط التشغيل إلى حلقة الختم ، لذا من الضروري النظر فيما إذا كانت مادة حلقة الختم يمكن أن تتحمل حمولة العمل الوسط الكروي. يستخدم هذا الهيكل على نطاق واسع في الصمامات الكرة الضغط المتوسطة والمنخفضة.
قوة
1. مقاومة السوائل صغيرة. عندما يكون الصمام مفتوحًا تمامًا ، تكون منطقة المقطع العرضي لممر الكرة ، وممر جسم صمام وأنبوب التوصيل متساويين ، والخط في الطابور. يتدفق الوسيط عبر الصمام الكروي ، الذي يعادل التدفق من خلال أنبوب مستقيم ، وسائل الصمام الكروي في الصمامات المختلفة. المقاومة هي الأصغر.
2. تعمل بسرعة ، تحتاج فقط إلى تحويل الكرة 90 درجة أثناء الفتح والإغلاق ، مريحة وسريعة.
3. البنية بسيطة ، الحجم صغير ، والوزن خفيف. على وجه الخصوص ، يكون ارتفاعه أصغر بكثير من صمام البوابة وصمام الإغلاق.
4. أداء الختم هو أفضل. تستخدم الصمامات الكروية بشكل عام ختمًا ناعمًا ومرنًا.
اختيار الموديل
2PC كاملة ميناء العائمة الكرة صمام
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج | |||
