تفاصيل المنتج:
شروط الدفع والشحن:
|
هيئة المواد: | SS304 SS316 | مواد الكرة: | CF8، CF8M |
---|---|---|---|
سيات مادة: | ptfe | اساسي: | GB، ANSI، JIS، DIN |
بحجم: | DN15 ~ DN200 | الضغط: | 10K 20K |
تسليط الضوء: | cf8m الكرة صمام,الفولاذ المقاوم للصدأ الكرة صمام |

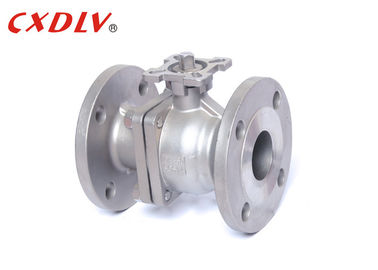

JIS 10K SCS14 منفذ كامل الفولاذ المقاوم للصدأ الكرة صمام صمام التحكم DN50
مواصفات
صمام الكرة
المعايير المعمول بها:
- التصميم والتصنيع: ASME B16. 34 ، API608
- الاتصال: JIS B2212 ~ B213
- الاختبار والتفتيش: JIS B2003 ، API6D
- وجه لوجه البعد: JIS B2002
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- JIS 10K 20K
نطاق درجة حرارة:
- - 20 درجة مئوية ~ 185 درجة مئوية
يتبنى صمام الكرة ذو القاعدة العالية JIS رخصة التصميم اليابانية القياسية ، ويعتمد الشفة اليابانية القياسية ، وطول الهيكل القياسي الياباني ، ومعيار المواد القياسي الياباني ، والمنتج الياباني القياسي JIS المركب.
يمكن تركيب وتركيب صمام الكرة ذو المنصة العالية JIS وتثبيته من قبل أي مصنع. بعد التثبيت ، يمكن تعديل الختم. لا يحتاج هذا الضبط إلى فك المشغل الذي يحمي أداء الختم بشكل فعال.
الضغط | بحجم | φD | L | φE | φB | φC | تي | F | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 19/04 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 19/04 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 19/04 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 19/04 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | اتصل بنا بحرية | |||||||||||||||||
80 | ||||||||||||||||||
100 | ||||||||||||||||||
125 | ||||||||||||||||||
150 | ||||||||||||||||||
200 |
الوضعية
مناسبة لوسائط العمل العامة مثل الماء ، المذيبات ، الأحماض ، والغاز الطبيعي ، ولكنها مناسبة أيضًا للوسيط بظروف العمل القاسية ، مثل الأكسجين ، بيروكسيد الهيدروجين ، الميثان والإيثيلين ، والتي تستخدم على نطاق واسع في العديد من الصناعات.
قوة الكرة صمام
1. التكنولوجيا المتقدمة CERAMIC الصب ، هيكل معقول ومظهر جميل.
2. مقعد الصمام يعتمد هيكل الختم المرن ، والذي يوفر العمل ، الوزن الخفيف و أداء الختم الجيد.
3. إن ساق الصمام يستخدم هيكل تحميل سفلي محكم الإغلاق ، ولا ينطلق صمام الصمام بسبب الضغط الداخلي ، مما يضمن الأمان.
اختيار الموديل
2PC كاملة ميناء العائمة الكرة صمام
اساسي | ANSI | GB | JIS | DIN |
الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج |
