تفاصيل المنتج:
شروط الدفع والشحن:
|
اساسي: | الدين | مواد: | CF8 |
---|---|---|---|
مقعد: | مقعد ناعم | Connction: | شفة مزدوجة |
بناء: | ميناء كامل | نموذج: | Q41F |
تسليط الضوء: | cf8m الكرة صمام,شفة الكرة نهاية صمام |

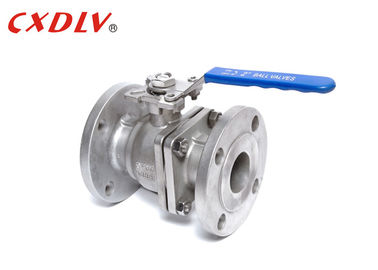

RF CF8 CF8M WCB صمام التحكم المزدوج صمام العائمة انقسام الجسم صمام
مواصفات
DIN Cast Floating Ball Valve
المعايير المعمول بها:
- التصميم والتصنيع: DIN 3357 / 1،2EN12516-1
- التوصيل: DIN2542 ~ DIN2545 ، En1092
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والفحص: DIN3230 / 3 ، EN12266
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- DIN PN10 PN16 PN25 PN40
نطاق درجة حرارة:
- 20 درجة مئوية ~ 185 درجة مئوية
PN (الأم) | DN | L | φE | φB | φC | تي | F | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | 18/04 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | 18/04 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 | 18/04 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | 170 | 185 | 145 | 122 | 20 | 3 | 18/04 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | عدم | 11 | عدم | 102 | |
125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | عدم | 125 | عدم | |
150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | عدم | 125 | 140 | |
200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | عدم | 125 | 140 |
الوضعية
* يمكن تطبيق مجموعة واسعة من التطبيقات ، من الصغيرة إلى بضعة ملليمترات في القطر ، متر كبير ، من فراغ عالية إلى ارتفاع ضغط.
* تم استخدام الصمامات الكروية على نطاق واسع في البترول والكيماويات وتوليد الطاقة والورق والطاقة الذرية والطيران والصواريخ وغيرها من الإدارات ، وكذلك حياة الناس اليومية.
الاستفادة من صمام الكرة
1. إن قوة الدفع تقلل من عزم الدوران الاحتكاك لساق الصمام ، مما يجعل صمام الصمام سلسًا ومرناً للتشغيل على المدى الطويل.
2. أداء مضاد للكهرباء الساكنة: يتم ترتيب الزنبرك بين الكرة ، ساق الصمام وجسم الصمام ، ويمكن اشتقاق الكهرباء الساكنة الناتجة عن عملية التحويل.
3. بما أن المادة مثل polytetrafluoroethylene لها خاصية تشحيم ذاتي جيدة و خسارة الاحتكاك مع الجسم الكروي صغيرة ، فإن عمر الخدمة للصمام الكروي الهوائي طويل.
4. مقاومة المائع صغيرة ، والصمام الكروي الهوائي هو الذي يملك أصغر مقاومة للسوائل بين جميع أنواع الصمامات.
5. ختم ساق الصمام يمكن الاعتماد عليه. بما أن ساق الصمام يقوم فقط بنفس حركة حركة الرفع ، فإن ختم التعبئة لسدادة الصمام ليس من السهل أن يتلف ، كما أن سعة الختم تزداد كلما زاد ضغط الوسيط.
6. عظيم أداء الختم. المقعد مصنوع من مادة مرنة مثل PTFE سهل الإغلاق ، وتزداد قدرة صمام الختم للصمام الكروي الهوائي مع زيادة الضغط المتوسط.
اختيار الموديل
DIN 2PC كامل ميناء العائمة الكرة صمام
اساسي | ANSI | GB | JIS | DIN |
الضغط | 150LB 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج |
