تفاصيل المنتج:
شروط الدفع والشحن:
|
هيئة المواد: | WCB | مواد الكرة: | WCB |
---|---|---|---|
سيات مادة: | ptfe | نموذج الميناء: | L-ميناء |
الضغط: | PN16 | صلة: | شفة |
تسليط الضوء: | cf8m الكرة صمام,الفولاذ المقاوم للصدأ الكرة صمام |

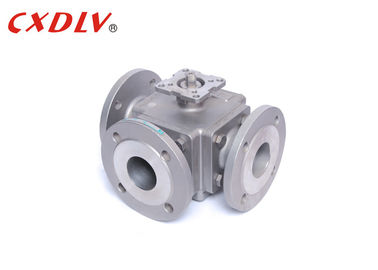

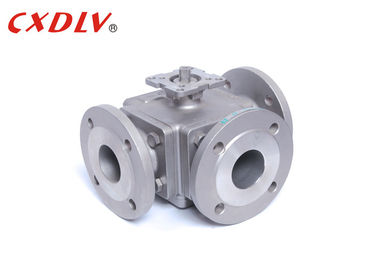

صغيرة كاملة ميناء 3 الطريق مشفه الكرة صمام مربع الجسم مع تصاعد لوحة
مواصفات
صب العائمة الكرة صمام
المعايير المعمول بها:
- التصميم والتصنيع: GB12237-89
- اتصال: JB / T79
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والتفتيش: GB / T13927-1992
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- PN16 PN25 PN40
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
يمكن تقسيم صمام الكرة ثلاثي الاتجاه إلى نوع Q44L ونوع Q45T لمتطلبات التحويل المختلفة للاتجاه المتدفق المتوسط. "L-PORT" MODEL يمكن أن يدرك تبديل اتجاه التدفق المتوسط ، والقناتين التي يمكن أن تكون متعامدة مع بعضها البعض يمكن أن تكون مرتبطة أو مغلقة. "T-PORT" MODEL يمكن أن تدرك تقسيم أو خلط وسيط ، لا يمكن إلا أن يدرك التحول من اتجاه التدفق المتوسط ، ولكن أيضا يمكن ربط القنوات الثلاث لبعضها البعض ، ويمكن أيضا إغلاق أي قناة وتوصيل الآخر قناتين. يتميز الصمام بخصائص البنية المدمجة ، والمظهر الجميل ، وأداء الختم الجيد.
الضغط | بحجم | L | L1 | د | D1 | D2 | Z-φd | ISO5211 φD | 4-φW |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5، F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5، F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 18/04 | F5، F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 18/04 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 18/04 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 18/04 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 23/08 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
الوضعية
يستخدم هذا الصمام بشكل أساسي في إمدادات المياه والصرف الصحي المتداولة في الصناعة ، وإمدادات المياه في المناطق الحضرية والصرف الصحي ، والمباني الشاهقة ، وفندق من منافذ المياه المضغوطة ، وتستخدم لخفض المياه وإزالة مطرقة المياه التدميرية ، وضمان التشغيل الآمن شبكة الأنابيب. مصممة لتراعي المتطلبات البيئية الكاملة ، لا الاهتزاز ، لا ضوضاء ، التشغيل السلس ، ضمان أن الفنادق السكنية الهادئة ولديها وظائف توفير الطاقة.
قوة 3 طريقة صمام الكرة
1. مقاومة السوائل منخفضة ، و معامل المقاومة يساوي طول الأنبوب.
2. الهيكل بسيط وصغير الحجم وخفيف الوزن.
3. إنه مضغوط وموثوق به ، ولديه خصائص مانعة للتسرب جيدة. كما تم استخدامه على نطاق واسع في أنظمة فراغ.
4. العملية مريحة ، الفتح والإغلاق سريع ، والدوران 90 درجة من الفتح الكامل إلى الإغلاق الكامل ، وهو مناسب للتحكم عن بعد.
5. الصيانة مريحة ، الصمام الكروي له هيكل بسيط ، وخاتم السداد قابل للنقل بشكل عام ، والتفكيك والاستبدال مريحان نسبيا.
6. عند فتحها بالكامل أو إغلاقها بالكامل ، يتم عزل سطح مانع التسرب من الكرة ومقعد الصمام من الوسط ، والوسط لا يؤدي إلى تآكل سطح الختم للصمام.
7. يمكن تطبيق مجموعة واسعة من التطبيقات ، من الصغيرة إلى بضعة ملليمترات ، حتى بضعة أمتار ، من الفراغ العالي إلى الضغط العالي.
