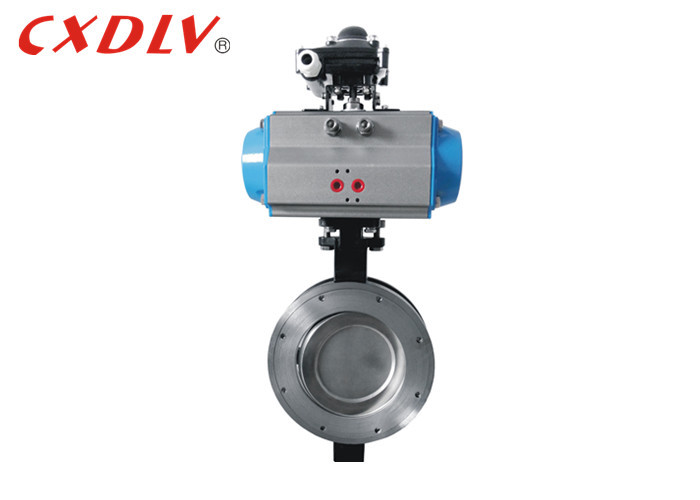

صمام الفراغ المشغل بالهواء ذو ​​الأداء العالي مع مؤشر تبديل الحد

صمام الفراغ المشغل بالهواء ذو ​​الأداء العالي مع مؤشر تبديل الحد

مواصفات

مزدوجة فراشة صمام غريب الأطوار

1. المعايير المعمول بها:
* التصميم والتصنيع: ASTM A351 304
* اتصال: JB / T79-94 (2)
* وجه لوجه البعد: ANSI / ASME B16.5
* الاختبار والتفتيش: API STD598-84
2. حجم المدى:
- DN50 ~ DN300
3. تصنيف الضغط:
- 10K ~ 20K
4. درجة الحرارة المدى:
- -20 درجة مئوية ~ 185 درجة مئوية

الوضعية

تم تصميم صمام الفراشة عالية الأداء مع هيكل غريب الأطوار مزدوج. يتم قلب مركز العمود من مركز هيكل جسم الصمام ، ويقترن بتصميم السطح الدائري القوسي الدائري لصفيحة الصمام ، يتم فك لوحة الصمام بسرعة من مقعد الختم عند فتحه لتقليل قوة الاحتكاك سطح الختم ، ولوحة صمام لديه أداء الختم أفضل عند إغلاق. . إن تصميم هيكل مقعد صمام الختم المركزي ذو الوضع الذاتي جنباً إلى جنب مع ختم التعويض الخاص بمقعد الصمام ، يتم تعويض مقاومة تآكل المقعد بشكل فعال ، ويتم تقليل قوة الاحتكاك في وقت الختم ، ويتم تقليل الصمام وقوة التشغيل بشكل كبير ، وبالتالي على نحو فعال تحسين دقة التحكم لصمام الفراشة. . هذه السلسلة من أختام صمام الفراشة لها عمر خدمة طويل وأداء ختم ممتاز. انها مناسبة لتعديل وقطع من السائل السائل العام أكالة التآكل.

بناء

1. إن صمام فراشة الختم الصلب من نوع القصاصة يتبنى ثلاثة هيكل ختم غريب الأطوار ، فمقعد الصمام و لوحة الفراشة لا يكادان يتلفان ، ووظيفة الختم أكثر ضيقا.
2. خاتم الختم مصنوع من الفولاذ المقاوم للصدأ. لديها مزايا مزدوجة من ختم المعدن الصلب وختم مرن. إنه يتميز بأداء الختم الممتاز تحت درجة حرارة منخفضة ودرجة حرارة عالية ، ولديه مقاومة للتآكل وعمر خدمة طويل.
3. سطح الختم لصفيحة الفراشة مصنوع من سبيكة صلبة أساسها الكوبالت ، سطح الختم مقاوم للتآكل وله عمر خدمة طويل.

اختيار الموديل
