تفاصيل المنتج:
شروط الدفع والشحن:
|
عملية: | التعامل | صمام المواد: | الفولاذ المقاوم للصدأ |
---|---|---|---|
الضغط: | PN16 | بحجم: | DN15 ~ DN200 |
اساسي: | جيجابايت | صلة: | شفة |
متوسط: | غاز زيت الماء | ||
تسليط الضوء: | cf8m الكرة صمام,شفة الكرة نهاية صمام |

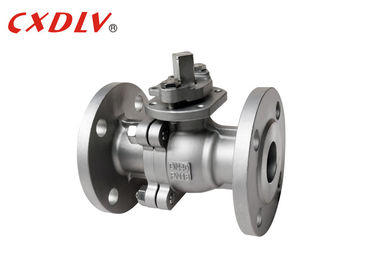

مقبض المشغول كامل ميناء شفة الكرة صمام شفة مزدوجة ينتهي غيغابايت القياسية
مواصفات
غيغابايت مقبض تبرعم الكرة صمام
المعايير المعمول بها:
- التصميم والتصنيع: GB12237-89
- اتصال: JB / T79
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والتفتيش: GB / T13927-1992
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- GB PN16 PN25 PN40
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
صمام الكرة وصمام البوابة هما نفس النوع من الصمام. الفرق هو أن الجزء الافتتاحي والختامي هو الكرة ، وتدور الكرة حول جسم الصمام لتحقيق فتح الصمام وإغلاقه. يستخدم الصمام الكروي بشكل رئيسي في خط الأنابيب لقطع توزيع اتجاه الوسط وتوزيعه وتغييره. يتم تعريف معيار صمام الكرة ذي الحافة GB / T21465-2008 "المصطلح Valve" على النحو التالي: يتم تشغيل عضو الفتح والغلق (المجال) بواسطة ساق الصمام ويدور حول محور ساق الصمام.
الوحدة: مم | |||||||
الضغط | بحجم | L | φE | φB | φC | تي | F |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
الوضعية
يستخدم الصمام الكروي بشكل رئيسي في خط الأنابيب لقطع توزيع اتجاه الوسط وتوزيعه وتغييره.
قوة الكرة صمام
1. أداء مضاد للساكنة: يتم ترتيب الزنبرك بين الكرة ، ساق الصمام وجسم الصمام ، ويمكن اشتقاق الكهرباء الساكنة الناتجة عن عملية التحويل.
2. بما أن المادة مثل polytetrafluoroethylene لها خاصية تشحيم ذاتية جيدة و خسارة الاحتكاك مع الجسم الكروي صغيرة ، فإن عمر الخدمة للصمام الكروي الهوائي طويل.
3. مقاومة المائع منخفضة ، والصمام الكروي الهوائي هو واحد مع أصغر مقاومة للسوائل في جميع أنواع الصمامات.
4. ختم ساق الصمام يمكن الاعتماد عليه. بما أن ساق الصمام يقوم فقط بنفس حركة حركة الرفع ، فإن ختم التعبئة لسدادة الصمام ليس من السهل أن يتلف ، كما أن سعة الختم تزداد كلما زاد ضغط الوسيط.
اختيار الموديل
2PC كاملة ميناء العائمة الكرة صمام
اساسي | ANSI | GB | JIS | DIN |
الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج |
