تفاصيل المنتج:
شروط الدفع والشحن:
|
اساسي: | الدين | هيئة المواد: | CF8 CF8M WCB |
---|---|---|---|
الضغط: | PN16 | بحجم: | DN15 ~ DN200 |
بناء: | انقسام الجسم | صلة: | شفة مزدوجة |
متوسط: | غاز زيت الماء | ||
تسليط الضوء: | cf8m الكرة صمام,شفة الكرة نهاية صمام |

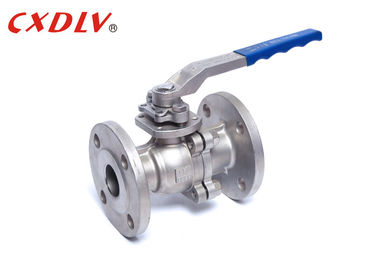

DIN ستاندرد سبليت الجسم منخفض منهاج 2PC الكرة صمام PTFE PPL لينة مقعد
مواصفات
DIN القياسية مقبض Oprated Ball Valve
المعايير المعمول بها:
- التصميم والتصنيع: DIN 3357/1 ، 2EN12516-1
- اتصال شفة: DIN2542 ~ DIN2545 ، En1092
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والفحص: DIN3230 / 3 ، EN12266
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- GB PN16 PN25 PN40
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
تتحمل صمامات الكرة ذات التجويف الكامل نفس قطر التجويف كالأنبوب. والميزة هي أنه لا توجد خسائر احتكاك إضافية ، وأن النظام يكون من الأسهل تنظيف ميكانيكيًا (التلطيخ). الجانب السلبي هو أن الكرة والإسكان أكبر من صمام الكرة القياسي مع التجويف المخفض. التكلفة لذلك أعلى قليلا ، وبالنسبة للعديد من التطبيقات هذا غير مطلوب.
الوحدة: مم | |||||||
الضغط | بحجم | L | φE | φB | φC | تي | F |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
الوضعية
تكون الصمامات الكروية بشكل عام صمام ثنائي الاتجاه مخصص للتطبيقات غير المستخدمة المستخدمة في عدد من الصناعات المختلفة. وتشمل بعض هذه المياه والنفط والغاز والكيماويات والأدوية والتعدين على سبيل المثال لا الحصر.
أفضلية
1. خفيفة الوزن ، وانخفاض الاهتزازات على خطوط الأنابيب
2. سريع وسهل للإغلاق ، يشير وضع رافعة إلى ما إذا كان الصمام مفتوحًا أو مغلقًا
3. سهل لتركيب: مع المفاصل ذات حواف
4. سهولة الصيانة والإصلاح: يمكن إزالتها من الأنابيب دون خلع حواف التثبيت
5. عملية موثوقة وخالية من المتاعب في جميع المواقف وفقدان بسيط في التدفق
اختيار الموديل
2PC كاملة ميناء العائمة الكرة صمام
اساسي | ANSI | GB | JIS | DIN |
الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج |
