تفاصيل المنتج:
شروط الدفع والشحن:
|
اساسي: | JIS | هيئة المواد: | CF8M |
---|---|---|---|
الضغط: | 10K | بحجم: | DN15 ~ DN200 |
بناء: | انقسام الجسم | صلة: | شفة |
متوسط: | غاز زيت الماء | ||
تسليط الضوء: | cf8m الكرة صمام,الفولاذ المقاوم للصدأ الكرة صمام |

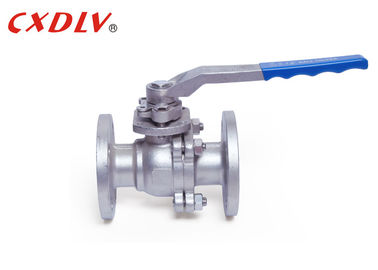

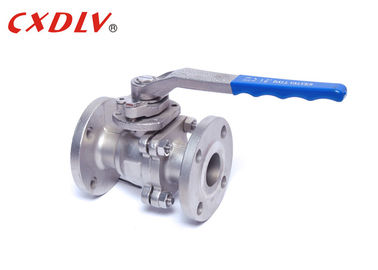

CF8M لينة ختم 2 بوصة شفة الكرة صمام DN200 10K JIS القياسية API607
مواصفات
JIS القياسية مقبض Oprated Ball Valve
المعايير المعمول بها:
- التصميم والتصنيع: ASME B16.34، API 608
- اتصال شفة: JIS B2212 ~ B213
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والتفتيش: JIS B2003 ، API6D
نطاق الحجم:
- 15A ~ 200A
تصنيف الضغط:
- JIS 10K 20K
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
تغلق الصمامات الكروية تدفق المياه باستخدام كرة ، داخل الصمام. عندما تكون الفتحة في موضع "التشغيل" ، يتماشى مع الأنابيب ، مما يسمح للماء بالتدفق بحرية. عندما تكون في وضعية "off" ، يكون الفتح متعامدًا مع تدفق المياه ، ويوقف التدفق تمامًا. في صمام الكرة ، يتم التحكم في التدفق بواسطة ذراع. يسمح وضع الذراع المتعامدة مع الأنبوب بتدفق الماء. تحريكه بزاوية 90 درجة يوقف التدفق.
الوحدة: مم | |||||||
الضغط | بحجم | L | φE | φB | φC | تي | F |
10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
20 | 117 | 100 | 75 | 58 | 14 | 1 | |
25 | 127 | 125 | 90 | 70 | 14 | 1 | |
32 | 140 | 135 | 100 | 80 | 16 | 2 | |
40 | 165 | 140 | 105 | 85 | 16 | 2 | |
50 | 178 | 155 | 120 | 100 | 16 | 2 | |
65 | 190 | 175 | 140 | 120 | 18 | 2 | |
80 | 203 | 185 | 150 | 130 | 18 | 2 | |
100 | 229 | 210 | 175 | 155 | 18 | 2 | |
125 | 356 | 250 | 210 | 185 | 20 | 2 | |
150 | 394 | 280 | 240 | 215 | 22 | 2 | |
200 | 457 | 330 | 290 | 265 | 22 | 2 |
الوضعية
تستخدم الصمامات الكروية للتحكم في التدفق والضغط وتوقف عن السوائل المسببة للتآكل ، والملاط ، والسوائل العادية والغازات.
وهي تستخدم في صناعة النفط والغاز الطبيعي ، ولكنها أيضاً تجد مكاناً في العديد من قطاعات التصنيع ، والتخزين الكيميائي ، وحتى الاستخدامات السكنية.
أفضلية
1. خفيفة الوزن ، وانخفاض الاهتزازات على خطوط الأنابيب
2. سريع وسهل للإغلاق ، يشير وضع رافعة إلى ما إذا كان الصمام مفتوحًا أو مغلقًا
3. سهل لتركيب: مع المفاصل ذات حواف
4. سهولة الصيانة والإصلاح: يمكن إزالتها من الأنابيب دون خلع حواف التثبيت
5. عملية موثوقة وخالية من المتاعب في جميع المواقف وفقدان بسيط في التدفق
اختيار الموديل
2PC كاملة ميناء العائمة الكرة صمام
اساسي | ANSI | GB | JIS | DIN |
الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج |
