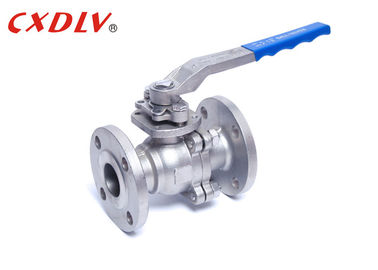

ارتفاع ضغط 2 قطعة الكرة صمام دليل JIS 20K CF8 الفولاذ المقاوم للصدأ الغاز
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | Q41F |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1pc |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على العرض: | 500PCS / الإثنين |
|
معلومات تفصيلية |
|||
| اساسي: | JIS | هيئة المواد: | CF8M |
|---|---|---|---|
| الضغط: | 10K | بحجم: | DN15 ~ DN200 |
| بناء: | 2 قطعة | صلة: | شفة |
| متوسط: | غاز زيت الماء | ||
| إبراز: | cf8m الكرة صمام,شفة الكرة نهاية صمام |
||
منتوج وصف
ارتفاع ضغط 2 قطعة الكرة صمام دليل JIS 20K CF8 الفولاذ المقاوم للصدأ الغاز
مواصفات
JIS القياسية مقبض Oprated Ball Valve
المعايير المعمول بها:
- التصميم والتصنيع: ASME B16.34، API 608
- اتصال شفة: JIS B2212 ~ B213
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والتفتيش: JIS B2003 ، API6D
نطاق الحجم:
- 15A ~ 200A
تصنيف الضغط:
- JIS 10K 20K
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
تغلق الصمامات الكروية تدفق المياه باستخدام كرة ، داخل الصمام. عندما تكون الفتحة في موضع "التشغيل" ، يتماشى مع الأنابيب ، مما يسمح للماء بالتدفق بحرية. عندما تكون في وضعية "off" ، يكون الفتح متعامدًا مع تدفق المياه ، ويوقف التدفق تمامًا. في صمام الكرة ، يتم التحكم في التدفق بواسطة ذراع. يسمح وضع الذراع المتعامدة مع الأنبوب بتدفق الماء. تحريكه بزاوية 90 درجة يوقف التدفق.
| الوحدة: مم | |||||||
| الضغط | بحجم | L | φE | φB | φC | تي | F |
| 10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
| 20 | 117 | 100 | 75 | 58 | 14 | 1 | |
| 25 | 127 | 125 | 90 | 70 | 14 | 1 | |
| 32 | 140 | 135 | 100 | 80 | 16 | 2 | |
| 40 | 165 | 140 | 105 | 85 | 16 | 2 | |
| 50 | 178 | 155 | 120 | 100 | 16 | 2 | |
| 65 | 190 | 175 | 140 | 120 | 18 | 2 | |
| 80 | 203 | 185 | 150 | 130 | 18 | 2 | |
| 100 | 229 | 210 | 175 | 155 | 18 | 2 | |
| 125 | 356 | 250 | 210 | 185 | 20 | 2 | |
| 150 | 394 | 280 | 240 | 215 | 22 | 2 | |
| 200 | 457 | 330 | 290 | 265 | 22 | 2 | |
الوضعية
تستخدم الصمامات الكروية للتحكم في التدفق والضغط وتوقف عن السوائل المسببة للتآكل ، والملاط ، والسوائل العادية والغازات.
وهي تستخدم في صناعة النفط والغاز الطبيعي ، ولكنها أيضاً تجد مكاناً في العديد من قطاعات التصنيع ، والتخزين الكيميائي ، وحتى الاستخدامات السكنية.
لماذا تختار صمام الكرة
1. إنها تحتوي على تصميم مدمج وقليل الصيانة لا يتطلب أي تشحيم
2. أنها فعالة من حيث التكلفة بين جميع الصمامات
3. إن أكبر ميزة لصمامات الكرة هي أنها تتميز بخصائص خنق ضعيفة يمكن أن تتسبب في تآكل مقعد صمام الكرة بسهولة.
4. أنها توفر خدمة مانعة للتسرب.
5. أنها تفتح وتغلق بسرعة.
6. الصمامات الكرة لديها مرونة التصميم متعدد الاتجاهات.
اختيار الموديل
2PC كاملة ميناء العائمة الكرة صمام
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج | |||
