تفاصيل المنتج:
شروط الدفع والشحن:
|
اساسي: | الدين | هيئة المواد: | CF8 CF8M WCB |
---|---|---|---|
الضغط: | PN16 | بحجم: | DN15 ~ DN200 |
بناء: | انقسام الجسم | صلة: | شفة مزدوجة |
متوسط: | غاز زيت الماء | ||
تسليط الضوء: | cf8m الكرة صمام,الفولاذ المقاوم للصدأ الكرة صمام |

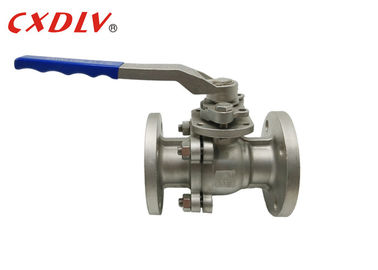

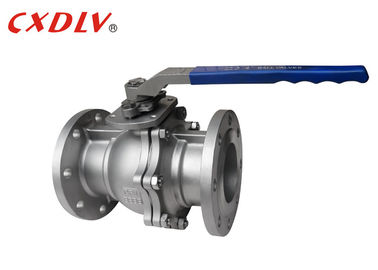

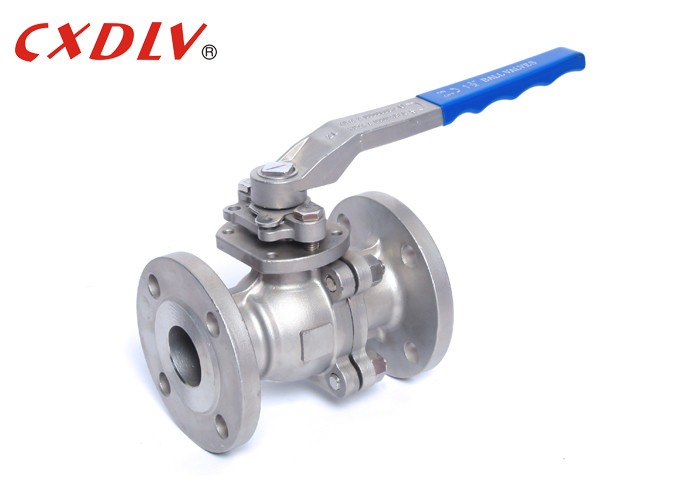

الفولاذ المقاوم للصدأ DIN الترددات اللاسلكية مشفه الكرة صمام 2PC مع عملية مقبض
مواصفات
DIN القياسية مقبض Oprated Ball Valve
المعايير المعمول بها:
- التصميم والتصنيع: DIN 3357/1 ، 2EN12516-1
- اتصال شفة: DIN2542 ~ DIN2545 ، En1092
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والفحص: DIN3230 / 3 ، EN12266
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- DIN PN16 PN25 PN40
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
تتحمل صمامات الكرة ذات التجويف الكامل نفس قطر التجويف كالأنبوب. والميزة هي أنه لا توجد خسائر احتكاك إضافية ، وأن النظام يكون من الأسهل تنظيف ميكانيكيًا (التلطيخ). الجانب السلبي هو أن الكرة والإسكان أكبر من صمام الكرة القياسي مع التجويف المخفض. التكلفة لذلك أعلى قليلا ، وبالنسبة للعديد من التطبيقات هذا غير مطلوب.
الوحدة: مم | |||||||
الضغط | بحجم | L | φE | φB | φC | تي | F |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
الوضعية
تستخدم الصمامات الكروية في مجموعة متنوعة من التطبيقات بما في ذلك ، على سبيل المثال لا الحصر:
مصانع الغاز الحقلية ، مصانع النفط الخام ، خطوط تغذية الغاز ، مصانع البوليمر ، تطبيقات المعالجة الآلية ، محطات معالجة الغاز الصناعي ، مصانع الغاز الطبيعي المسال ، معالجة المواد الهيدروكربونية ، مزارع الخزانات ، خطوط تغذية خطوط نفط تكرير النفط
خصائص صمام الكرة
تتميز الصمامات العائمة الكروية بكرة تطفو بين المقعدين وتستخدم ضغط خط لدفع الكرة باتجاه مجرى النهر لإغلاق إيجابي.
خصائص صمام الكرة العائمة تشمل:
1. لا الجذع السفلي ، وتوفير وفورات خلال constrution
2. نطاق حجم صغير نسبيا ، عادة من 1/2 ″ - 12 ″
3. ضيق قدرة الختم عن طريق الكرة على المقعد
4. انخفاض عزم التشغيل
5. الختم المصب فقط
اختيار الموديل
2PC كاملة ميناء العائمة الكرة صمام
اساسي | ANSI | GB | JIS | DIN |
الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج |
