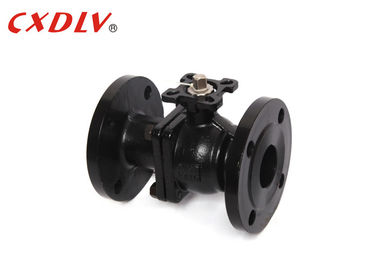

2PC WCB العائمة الكربون الصلب الكرة صمام DN15 - DN200 PN16 شفة صمام
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | Q41F |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1pc |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي المناسبة وفقا لهيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على العرض: | 500PCS / الإثنين |
|
معلومات تفصيلية |
|||
| مواد: | الكربون الصلب | مقعد: | ptfe |
|---|---|---|---|
| Connction: | شفة مزدوجة | بناء: | الكرة العائمة |
| الضغط: | 150LB | تكنولوجيا المعالجة: | صب |
| إبراز: | الفولاذ المقاوم للصدأ الكرة صمام,شفة الكرة نهاية صمام |
||
منتوج وصف
2PC WCB العائمة الكربون الصلب الكرة صمام DN15 - DN200 PN16 شفة صمام
مواصفات
صب الكرة صمام
المعايير المعمول بها:
- التصميم والتصنيع: ASME B16.5، API 608
- اتصال: ASMEB16.5
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والتفتيش: API 598 ، API6D
نطاق الحجم:
- 1/2 "~ 8" DN15 ~ DN200
تصنيف الضغط:
- ANSI 150LB 300LB PN16 / 25/40
نطاق درجة حرارة:
- 20 درجة مئوية ~ 185 درجة مئوية
| أونتي: مم | ||||||||
| الضغط | بحجم | φD | L | φE | φB | φC | تي | F |
| Class150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
| 2 1/2 " | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
| 3 " | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
| 4 " | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
| 5 " | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
| 6 " | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
| 8 " | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 | |
الوضعية
* يمكن تطبيق مجموعة واسعة من التطبيقات ، من الصغيرة إلى بضعة ملليمترات في القطر ، متر كبير ، من فراغ عالية إلى ارتفاع ضغط.
* تم استخدام الصمامات الكروية على نطاق واسع في البترول والكيماويات وتوليد الطاقة والورق والطاقة الذرية والطيران والصواريخ وغيرها من الإدارات ، وكذلك حياة الناس اليومية.
الاستفادة من صمام الكرة
1. المغزل مربع لقوة أفضل وأكثر ملامسة سطح رافعة اليد
2. المناطق المبللة تشكيله بالكامل ومصقول
3. اختيارية آمنة ومكافحة ساكنة ميزات
4. مرآة الكرة النهائية لإغلاق محكم وعزم دوران التشغيل المنخفض
5. أكثر قوة وأفضل رافعة اليد ودية المشغل
اختيار الموديل
DIN 2PC كامل ميناء العائمة الكرة صمام
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج | |||
