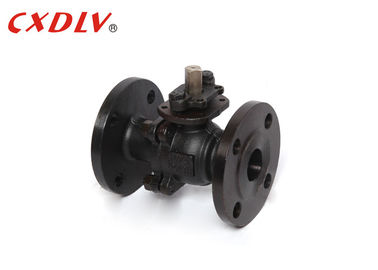

العائمة الفولاذ المقاوم للصدأ شفة الكرة صمام صب الصمامات للغاز والنفط
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | Q41F |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1pc |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على العرض: | 500PCS / الإثنين |
|
معلومات تفصيلية |
|||
| اساسي: | ansi | هيئة المواد: | CF8M |
|---|---|---|---|
| الضغط: | 150LB | بحجم: | 1/2 "~ 8" |
| بناء: | انقسام الجسم | صلة: | شفة |
| متوسط: | غاز زيت الماء | ||
| إبراز: | الفولاذ المقاوم للصدأ الكرة صمام,شفة الكرة نهاية صمام |
||
منتوج وصف
العائمة الفولاذ المقاوم للصدأ شفة الكرة صمام صب الصمامات للغاز والنفط
مواصفات
ANSI قياسي مقبض Oprated Ball Valve
المعايير المعمول بها:
- التصميم والتصنيع: ASME B16.34، API 608
- اتصال شفة: ASME B16.5
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والتفتيش: API598 ، API6D
- وجه لوجه البعد: ASME B16.10
نطاق الحجم:
- 1/2 "~ 8"
تصنيف الضغط:
- ANSI 150LB 300LB
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
الصمام الكروي هو جهاز به وحدة إغلاق كروية توفر التحكم في التدفق / إيقافه. تحتوي الكرة على منفذ ، يُعرف أيضًا باسم التجويف ، عبر المركز. عندما يتم وضع الصمام بحيث يتم محاذاة التجويف في نفس اتجاه خط الأنابيب ، يكون في وضع مفتوح ويمكن أن يتدفق السائل من خلاله. عند الدوران 90 درجة ، يصبح التجويف متعامدًا مع مسار التدفق ، مما يعني أن الصمام مغلق ولا يمكن أن يمر السائل.
| الوحدة: مم | ||||||||
| الضغط | بحجم | φD | L | φE | φB | φC | تي | F |
| Class150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
| 2 1/2 " | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
| 3 " | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
| 4 " | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
| 5 " | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
| 6 " | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
| 8 " | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 | |
الوضعية
يتم اختيار الصمامات الكروية بشكل شائع بفضل قدرتها على الاستخدام الناجح عبر مجموعة من التطبيقات والأسواق. كما ذكرنا من قبل ، فالصمامات الكروية تتمتع بصدمة كبيرة مع صناعة النفط والغاز الطبيعي ، ولكنها أيضًا تجد مكانًا في العديد من قطاعات التصنيع ، والتخزين الكيميائي ، وحتى الاستخدامات السكنية.
أفضلية
1. عمر أطول دورة
2. انخفاض عزم الدوران موحدة
3. تصاريح في خط الوصول لاستبدال المقعد
4. متوفر في الفولاذ المقاوم للصدأ أو الكربون الصلب
5. جسم وقبعة شفة هي الاستثمار يلقي
اختيار الموديل
2PC منفذ كامل العائمة الكرة منخفضة منصة الكرة
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج | |||
