تفاصيل المنتج:
شروط الدفع والشحن:
|
اساسي: | JIS | هيئة المواد: | الكربون الصلب |
---|---|---|---|
الضغط: | 10K | بحجم: | DN15 ~ DN200 |
بناء: | ميناء كامل | صلة: | شفة |
متوسط: | غاز زيت الماء | ||
تسليط الضوء: | cf8m الكرة صمام,شفة الكرة نهاية صمام |

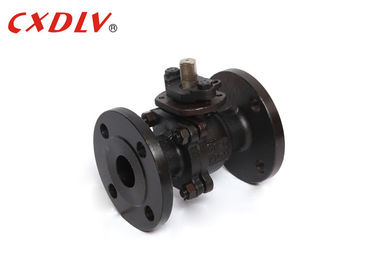

1/2 إلى 12 بوصة API الدين JIS شفة الكرة نهاية صمام العائمة WCB يلقي الصلب صمام التحكم
مواصفات
JIS القياسية مقبض Oprated Ball Valve
المعايير المعمول بها:
- التصميم والتصنيع: ASME B16.34، API 608
- اتصال شفة: JIS B2212 ~ B213
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والتفتيش: JIS B2003 ، API6D
نطاق الحجم:
- 15A ~ 200A
تصنيف الضغط:
- JIS 10K 20K
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
يحتوي الصمام الكروي ذو المنفذ الكامل ، المعروف أيضًا باسم الصمام الكامل الكرة ، على قطر داخلي للبكرة (ID) يساوي تقريبًا معرف خط الأنابيب. وهذا يسمح بخفض الاحتكاك وفقدان الضغط عبر الصمام. مع صمام الكرة كامل المنفذ لا يوجد أي قيود على تدفق السائل. هذا النوع من التجويف مثالي للحالات التي قد يكون فيها التلطيخ ضروريًا.
الوحدة: مم | |||||||
الضغط | بحجم | L | φE | φB | φC | تي | F |
10K | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
20 | 117 | 100 | 75 | 58 | 14 | 1 | |
25 | 127 | 125 | 90 | 70 | 14 | 1 | |
32 | 140 | 135 | 100 | 80 | 16 | 2 | |
40 | 165 | 140 | 105 | 85 | 16 | 2 | |
50 | 178 | 155 | 120 | 100 | 16 | 2 | |
65 | 190 | 175 | 140 | 120 | 18 | 2 | |
80 | 203 | 185 | 150 | 130 | 18 | 2 | |
100 | 229 | 210 | 175 | 155 | 18 | 2 | |
125 | 356 | 250 | 210 | 185 | 20 | 2 | |
150 | 394 | 280 | 240 | 215 | 22 | 2 | |
200 | 457 | 330 | 290 | 265 | 22 | 2 |
الوضعية
تستخدم الصمامات الكروية للتحكم في التدفق والضغط وتوقف عن السوائل المسببة للتآكل ، والملاط ، والسوائل العادية والغازات.
وهي تستخدم في صناعة النفط والغاز الطبيعي ، ولكنها أيضاً تجد مكاناً في العديد من قطاعات التصنيع ، والتخزين الكيميائي ، وحتى الاستخدامات السكنية.
أفضلية
1. تدوير في التعبئة بدلا من المعاملة بالمثل من داخل أو البيئة من الخارج من خلال الغدة التعبئة جنبا إلى جنب مع الجذع.
2. لا يوجد مجموعة جمع في الجزء السفلي من الصمام. يجب أن يكون هناك مجال للبوابة للانتقال إليه وقد يواجه صعوبة في تشريد ما تم جمعه هناك.
3. أصغر أبعاد الشاملة ظرف.
4. سهولة التشغيل الآلي - درجة ninty للذهاب مفتوحة بالكامل لإغلاق كامل. لا مضاعفات من المنعطفات.
اختيار الموديل
2PC كاملة ميناء العائمة الكرة صمام
اساسي | ANSI | GB | JIS | DIN |
الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
نموذج | 1) نموذج منصة عالية 2) التعامل مع نموذج |
