| الـ MOQ: | 1pc |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| فترة التسليم: | 5 ~ 25 يوم عمل |
| طريقة الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على التوريد: | 500PCS / الإثنين |

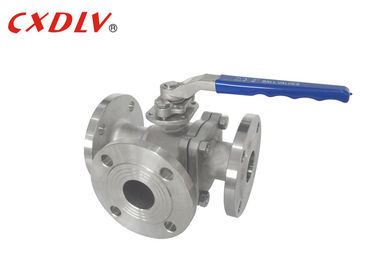

كامل الكرة تتحمل SS 3 شفة صمام الكرة T / L ميناء العائمة صمام
مواصفات
كامل الكرة 3 طريقة صمام الكرة
المعايير المعمول بها:
- التصميم والتصنيع: GB12237-89
- اتصال: JB / T79
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والتفتيش: GB / T13927-1992
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- PN16 PN25 PN40
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
صمام الكرة ثلاثي الاتجاهات متوفر في الإصدارات T و L. يتيح النوع T ثلاثة أنابيب متعامدة للتواصل مع بعضها البعض وقطع القناة الثالثة لتعمل كإنقسام ودمج. يمكن لنوع صمام الكرة ذو ثلاث أسطوانات L فقط توصيل أنبوبين متعامدين مع بعضهما البعض ، ولا يمكن الاحتفاظ بالأنبوب الثالث متصلاً ببعضهما البعض في نفس الوقت ، ليتم توزيعه فقط.
| الضغط | بحجم | L | L1 | د | D1 | D2 | Z-φd | ISO5211 φD | 4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5، F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5، F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 18/04 | F5، F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 18/04 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 18/04 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 18/04 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 23/08 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
الوضعية
1. المصافي
2. البتروكيماويات
3. معدات العمليات الكيميائية
4. تطبيقات التحكم في العمليات
5. تطبيقات المياه والنفايات
6. تطبيقات خط الأنابيب
المميزات
1. قطع أو إيقاف التدفق
2. التبديل تدفق بين مصدرين مختلفين
3. الجمع بين تدفق من مصدرين مختلفين
4. التدفق البديل بين وجهتين مختلفتين
5. تدفق التحويل يأتي من مصدر واحد إلى وجهة أخرى
6. تدفق الانقسام القادم من مصدر واحد بين وجهتين خارجيتين
