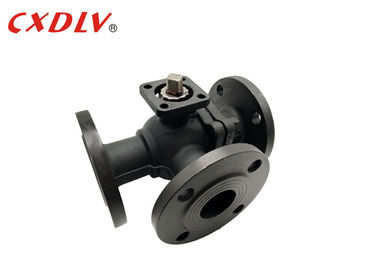

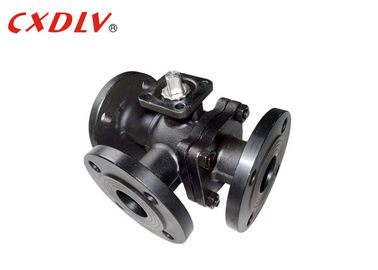

شفة نهاية المصبوب الصلب L-port 3 الطريق مشفه الكرة صمام PN16 4 بوصة التركيب المباشر للأتمتة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | Q44F |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1pc |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على العرض: | 500PCS / الإثنين |
|
معلومات تفصيلية |
|||
| قوة: | المحركات | هيئة المواد: | WCB |
|---|---|---|---|
| صلة: | شفة | بناء: | صمام الكرة العائمة |
| نموذج: | ميناء كامل | نموذج رقم: | Q44F-16P |
| إبراز: | cf8m الكرة صمام,الفولاذ المقاوم للصدأ الكرة صمام |
||
منتوج وصف
شفة نهاية المصبوب الصلب L-port 3 الطريق مشفه الكرة صمام PN16 4 بوصة التركيب المباشر للأتمتة
مواصفات
كامل الكرة 3 طريقة صمام الكرة
المعايير المعمول بها:
- التصميم والتصنيع: GB12237-89
- اتصال: JB / T79
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والتفتيش: GB / T13927-1992
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- PN16 PN25 PN40
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
صمام الكرة ثلاثي الاتجاهات متوفر في الإصدارات T و L. يتيح النوع T ثلاثة أنابيب متعامدة للتواصل مع بعضها البعض وقطع القناة الثالثة لتعمل كإنقسام ودمج. يمكن لنوع صمام الكرة ذو ثلاث أسطوانات L فقط توصيل أنبوبين متعامدين مع بعضهما البعض ، ولا يمكن الاحتفاظ بالأنبوب الثالث متصلاً ببعضهما البعض في نفس الوقت ، ليتم توزيعه فقط.
| الضغط | بحجم | L | L1 | د | D1 | D2 | Z-φd | ISO5211 φD | 4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5، F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5، F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 18/04 | F5، F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 18/04 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 18/04 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 18/04 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 23/08 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
الوضعية
1. المصافي
2. البتروكيماويات
3. معدات العمليات الكيميائية
4. تطبيقات التحكم في العمليات
5. تطبيقات المياه والنفايات
6. تطبيقات خط الأنابيب
المميزات
1. قفل مقابض أن قفل في 90 درجة وفترات تصل إلى 360 درجة
2. جودة الاستثمار يلقي المكونات
3. أجهزة التأريض الاستاتيكيه
4. تكوينات ISO من نوع تركيب المحرك
5. متوفر في مجموعة متنوعة من مواد المقاعد الخاصة
