هيئة المواد: | الفولاذ المقاوم للصدأ | سيات مادة: | ptfe |
---|---|---|---|
قوة: | ربيع عودة المحرك | صلة: | BSP / BSPT / NPT |
بناء: | 3 قطع | متوسط: | غاز زيت الماء |
تسليط الضوء: | صمام هوائي مزدوج الفعل,صمام يعمل بالهواء المضغوط |

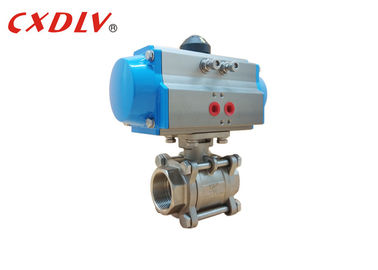

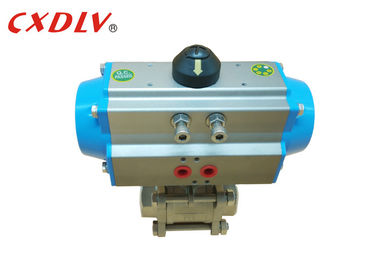

DN15 - DN100 الخيط BSPT تعمل بالهواء المضغوط الكرة صمام الفولاذ المقاوم للصدأ CF8M
مواصفات
يتكون المحرك الهوائي بشكل رئيسي من مكبس أو غشاء يطور القوة المحركة. يحافظ على الهواء في الجزء العلوي من الاسطوانة ، مما يسمح لضغط الهواء بإجبار الحجاب الحاجز أو المكبس على تحريك جذع الصمام أو تدوير عنصر تحكم الصمام.
تتطلب الصمامات ضغطًا قليلًا للتشغيل وعادةً ما تضاعف قوة الإدخال أو تضاعفها بثلاثة أضعاف. كلما كان حجم المكبس أكبر ، كان ضغط الإخراج أكبر. يمكن أن يكون وجود مكبس أكبر أيضًا جيدًا إذا كان عرض الهواء منخفضًا ، مما يسمح لنفس القوى بمدخلات أقل. هذه الضغوط كبيرة بما يكفي لسحق الأشياء في الأنبوب. على مدخلات 100 كيلو باسكال ، يمكنك رفع سيارة صغيرة (ما يزيد عن 1000 رطل) بسهولة ، وهذا هو صمام هوائي صغير بسيط. ومع ذلك ، فإن القوى الناتجة المطلوبة من الجذع ستكون كبيرة للغاية وتتسبب في فشل صمام الصمام.
يتم نقل هذا الضغط إلى ساق الصمام ، الذي يتم توصيله إما بمقبس الصمام (انظر صمام التوصيل) ، وصمام الفراشة الخ. يلزم وجود قوى أكبر في أنابيب الضغط المرتفع أو التدفق العالي للسماح للصمام بالتغلب على هذه القوى ، والسماح لها لتحريك الصمامات لتحريك الأجزاء للتحكم في المواد المتدفقة بالداخل.
إدخال الصمامات هو "إشارة التحكم". يمكن أن يأتي هذا من مجموعة متنوعة من أجهزة القياس ، وكل ضغط مختلف هو نقطة ضبط مختلفة للصمام. إشارة قياسية قياسية هي 20 إلى 100 كيلوباسكال. على سبيل المثال ، يمكن أن يتحكم الصمام في الضغط في وعاء له تدفق خارجي ثابت ، وتدفقات داخلية متفاوتة (تختلف حسب المحرك والصمام). سيراقب جهاز إرسال الضغط الضغط في الوعاء ويرسل إشارة من 20 إلى 100 كيلوباسكال. 20 كيلوباسكال يعني عدم وجود ضغط ، 100 كيلوباسكال يعني وجود ضغط كامل المدى (يمكن تغييره من نقاط المعايرة للمرسلات). عندما يرتفع الضغط في الوعاء ، يرتفع خرج الارسال ، هذه الزيادة في الضغط يتم إرسالها إلى الصمام ، مما يؤدي إلى توقف الصمام نحو الأسفل ، وبدء إغلاق الصمام ، مما يقلل من التدفق في الوعاء ، مما يقلل الضغط في يتم إخلاء السفينة كضغط زائد من خلال التدفق الخارجي. وهذا ما يسمى عملية التمثيل المباشر.
أفضلية
1. الفولاذ المقاوم للصدأ الكرة صمام
2. قيم تدفق عالية
3. الضغوط المتوسطة العالية
4. الخدمة الطويلة في الحياة
5. ISO 5211 مكبس صمام
معلومات تقنية
واحدة تعمل بالهواء المضغوط المحرك طلب رقم
نموذج رقم | عزم الدوران (6Bar) | |
افتح | قريب | |
ACT 050S | 13.2Nm | 6.7Nm |
ACT 063S | 24.1Nm | 11.1Nm |
ACT 075S | 47.7Nm | 22.1Nm |
ACT 090S | 73.1Nm | 36.7Nm |
ACT 100S | 109Nm | 50.7Nm |
ACT 115S | 176Nm | 82Nm |
ACT 125S | 227Nm | 105Nm |
ACT 145S | 357Nm | 165Nm |
ACT 160S | 456Nm | 224Nm |
ACT 190S | 871Nm | 379Nm |
ACT 210S | 1000Nm | 521Nm |
ACT 240S | 1423Nm | 721Nm |
ACT 270S | 2345Nm | 1060Nm |
ACT 300S | 2956Nm | 1460Nm |
ACT 350S | 4247Nm | 2346Nm |
ACT 400S | 6559Nm | 2624Nm |
الملحقات التي يمكن استخدامها مع هذا الكرة صمام
على / قبالة المؤشر
نامور القياسية صمام الملف اللولبي في جميع القياسية
هوائي & الكهربائية الهوائية صمام Positioner
ديكلوتاكابلي اليدوي تجاوز
الحد من مفاتيح تشغيل / إيقاف إشارة في لوحة المجلس
فلتر + منظم مع تركيبة الضغط
تطبيقات
تستخدم الصمامات الكروية الهوائية على نطاق واسع لعزل التدفق والتحكم في أنظمة التشغيل الهوائي لأن هذه الصمامات التي تعمل بالهواء متاحة في مجموعة من أنماط وأحجام الجسم والمواد ومعدلات الضغط وهي مناسبة لمعظم التطبيقات التي تتراوح من الماء والغازات والبخار ، الزيوت والمواد الغذائية والكيماويات والأدوية والمساحيق. يحتوي الصمام الكروي ذو الكرة المدفوعة على كرة داخلية بها ثقب من خلاله يتم تثبيته عادة بمقاعد PTFE المضغوطة ضده بواسطة نهايات الصمامات الكروية ، مدفوعة خلال ربع دورة بواسطة ساق يشغله مشغل الهواء. توفر الصمامات الكروية التي تعمل بالهواء مجموعة صمامات قوية ومتينة وموثوق بها بتكلفة منخفضة نسبيًا ، وتوفر أوقات عمل سريعة ، ويمكن تشغيلها باستمرار ، كما أنها مريحة في تطبيقات الدراجات العالية عند الاقتضاء.
اختيار الموديل
3PC الموضوع صمام الكرة الهوائية
اسم المنتج | 3PC الموضوع الكرة صمام | |||
الضغط | 1000WOG | |||
صمام Matreial | CF8 / SS304 | CF8M / SS316 | WCB | |
صلة | BSP / BSPT / NPT |
