تفاصيل المنتج:
شروط الدفع والشحن:
|
| رقم الموديل: | J41W | مواد الكرة: | WCB |
|---|---|---|---|
| بحجم: | DN25 ~ DN32 | اساسي: | ANSI، GB |
| الضغط: | PN25 | تعمل درجة الحرارة: | -20 ℃ ~ 200 ℃ |
| تسليط الضوء: | صمامات فحص الكرة الأرضية,صمام الكرة الأرضية الصناعية |
||

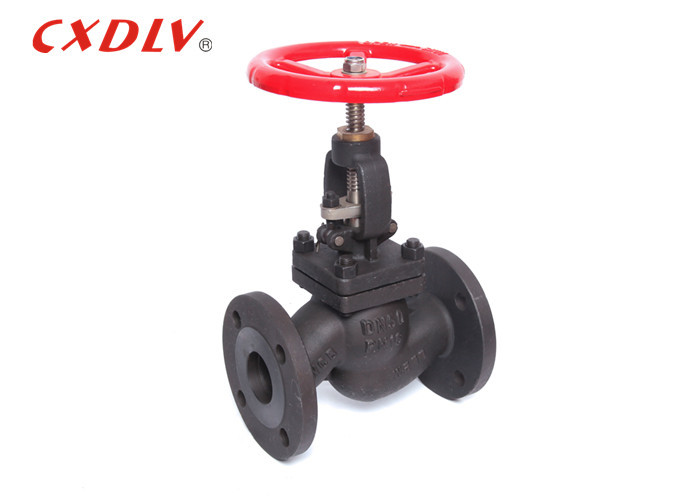

دليل الكربون الصلب الكربوني صمام شفة نوع البخار WCB للغاز والنفط
مواصفات
- معيار التصميم : GB / T2224-2005
- التفتيش والاختبار : JB / T9092-1999
- وجهًا لوجه : GB / T12221-2005
- اختبار الضغط : GB / T13927-1992
الوضعية
يتألف الزوج المختوم لصمام الكرة الأرضية من سطح ختم صمام وسطح ختم مقعد الصمام ، وجذع الصمام يرفع رفرف الصمام ليتحرك عموديًا على طول الخط المركزي لمقعد الصمام. أثناء عملية فتح وإغلاق صمام الإغلاق ، يكون ارتفاع الفتحة صغيرًا ، ويكون معدل التدفق سهل الضبط ، ويكون التصنيع والصيانة مناسبين ، وينطبق الضغط على نطاق واسع.
| DN | L | د | D1 | D2 | ب | Z-φd | H | D0 |
| 15 | 130 | 95 | 65 | 46 | 14 | 4-14 | 188 | 140 |
| 20 | 150 | 105 | 75 | 56 | 16 | 16/04 | 188 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16 | 16/04 | 212 | 140 |
| 32 | 190 | 135 | 110 | 78 | 18 | 18/04 | 285 | 160 |
| 40 | 200 | 150 | 110 | 84 | 18 | 18/04 | 246 | 160 |
| 50 | 230 | 165 | 125 | 99 | 20 | 4-20 | 252 | 200 |
| 65 | 290 | 185 | 145 | 115 | 20 | 4-20 | 308 | 200 |
| 80 | 310 | 200 | 160 | 132 | 22 | 8-20 | 327 | 250 |
| 100 | 350 | 220 | 180 | 155 | 22 | 8-22 | 384 | 250 |
| 125 | 400 | 250 | 210 | 184 | 22 | 8-22 | 484 | 300 |
| 150 | 480 | 285 | 240 | 211 | 24 | 8-24 | 547 | 350 |
| 200 | 600 | 340 | 295 | 265 | 24 | 12-24 | 660 | 350 |
خاصية
1. إن صمام الكرة الأرضية ، الذي يسمى أيضًا الباب ، هو أكثر أنواع الصمامات استخدامًا. إنها مشهورة بسبب الاحتكاك الصغير بين أسطح الإغلاق أثناء عملية الفتح والإغلاق. إنها متينة نسبيًا ، وارتفاع الإفتتاح ليس كبيرًا ، والتصنيع سهل. مريحة ، ليس فقط للضغط المتوسط والمنخفض ، ولكن أيضًا للضغط العالي.
2. المبدأ الختامى لصمام الكرة الأرضية هو أنه ، بالاعتماد على ضغط قضيب الصمام ، يتم تثبيت سطح مانع التسرب لقرص الصمام وسطح الختم بشكل وثيق لمنع الوسط من الدوران.
تسليم الطرود
"تفاصيل التعبئة" : نختار الحالات الخشبية المناسبة وفقا لصمامات مختلفة وترتيب العمال المهرة لحزمة في حالة كدمة. وسيقوم وكيل الشحن المتعاون على المدى الطويل بحجز المساحة ، والجمارك والنقل الواضح لنا دون تأخير. هناك ثلاث طرق للنقل ، عن طريق البحر ، عن طريق الجو وعن طريق القطار. سنرتب النقل وفقا لاحتياجات العملاء.
تفاصيل التسليم : وفقا للترتيب ، 7 ~ 60days
التعليمات
س: هل أنت شركة تجارية أو الصانع؟
ج: نحن مصنع.
س: متى هو وقت التسليم؟
ج: وفقا للترتيب ، 7 ~ 60days.
س: هل تقدمون عينات؟ هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم عينة مجانية ولكن لا تدفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
ج: الدفع <= 1000 دولار ، 100٪ مقدما. الدفع> = 1000USD ، 30 ٪ T / T مقدما ، والتوازن قبل شيبمنت.
