| الـ MOQ: | 1pc |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| فترة التسليم: | 5 ~ 25 يوم عمل |
| طريقة الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على التوريد: | 500PCS / الإثنين |

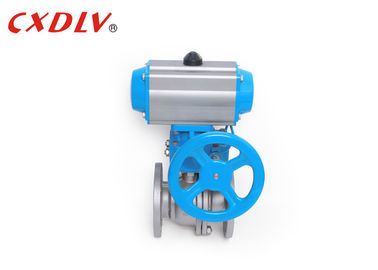

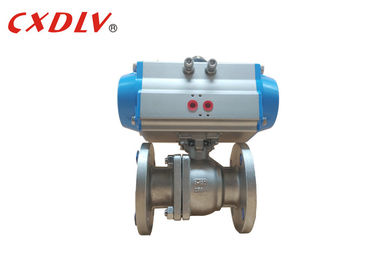

rf flange سبرينغ هوائيّ يشغل كرة صمام 12pcs مع Manual Override
مواصفات
أفضلية
1. حجم صغير وخفيف الوزن البناء
2. موثوق ، وأداء طويل الأمد
3. صمام "قياسي" أو "Cross Mount" القياسي لتكوينات المحرك
4. تصميم Spring-Return يستوعب تزويد الهواء بأقل 50 psi
5. الفولاذ المقاوم للصدأ الخارجي تريم و FKM O- الخواتم القياسية
6. اقتران صمام الجذعية المباشرة إلى عمود المحرك يقلل من رد الفعل
7. تجاوز معيار قياسي
معلومات تقنية
واحدة تعمل بالهواء المضغوط المحرك طلب رقم
| نموذج رقم | عزم الدوران (6Bar) | |
| افتح | قريب | |
| ACT 050S | 13.2Nm | 6.7Nm |
| ACT 063S | 24.1Nm | 11.1Nm |
| ACT 075S | 47.7Nm | 22.1Nm |
| ACT 090S | 73.1Nm | 36.7Nm |
| ACT 100S | 109Nm | 50.7Nm |
| ACT 115S | 176Nm | 82Nm |
| ACT 125S | 227Nm | 105Nm |
| ACT 145S | 357Nm | 165Nm |
| ACT 160S | 456Nm | 224Nm |
| ACT 190S | 871Nm | 379Nm |
| ACT 210S | 1000Nm | 521Nm |
| ACT 240S | 1423Nm | 721Nm |
| ACT 270S | 2345Nm | 1060Nm |
| ACT 300S | 2956Nm | 1460Nm |
| ACT 350S | 4247Nm | 2346Nm |
| ACT 400S | 6559Nm | 2624Nm |
معلمة صمام الكرة (DN15 ~ DN200)
| PN (الأم) | DN | L | φE | φB | φC | تي | F | N-φh | H |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 18/04 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 18/04 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 18/04 | 85 |
الملحقات التي يمكن استخدامها مع هذا الكرة صمام
على / قبالة المؤشر
نامور القياسية صمام الملف اللولبي في جميع القياسية
هوائي & الكهربائية الهوائية صمام Positioner
ديكلوتاكابلي اليدوي تجاوز
الحد من مفاتيح تشغيل / إيقاف إشارة في لوحة المجلس
فلتر + منظم مع تركيبة الضغط
اختيار أكثر
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| صمام Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| المشغل الميكانيكي | 1) التمثيل الفردي (عودة الربيع) 2) تمثيل مزدوج | |||
| مستلزمات | 1) الحد التبديل 2) صمام الملف اللولبي 3) تصفية 4) ميضعة | |||
|
|
