| الـ MOQ: | 1pc |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| فترة التسليم: | 5 ~ 25 يوم عمل |
| طريقة الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على التوريد: | 500PCS / الإثنين |

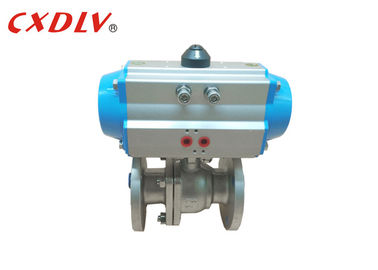

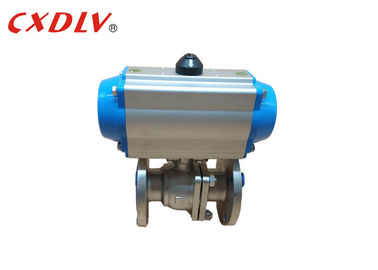

مزدوج الفعل شفة صمام هوائي الكرة صمام التحكم التحكم 150LB
مواصفات
أفضلية
1. حجم صغير وخفيف الوزن البناء
2. موثوق ، وأداء طويل الأمد
3. صمام "قياسي" أو "Cross Mount" القياسي لتكوينات المحرك
4. تصميم Spring-Return يستوعب تزويد الهواء بأقل 50 psi
5. الفولاذ المقاوم للصدأ الخارجي تريم و FKM O- الخواتم القياسية
6. اقتران صمام الجذعية المباشرة إلى عمود المحرك يقلل من رد الفعل
7. تجاوز معيار قياسي
معلومات تقنية
مزدوجة تعمل بالهواء المضغوط المحرك طلب رقم
| مزدوج التمثيل | نموذج رقم | عزم الدوران (5.5Bar) |
| ACT 042D | 8.4Nm | |
| ACT 050D | 18.3Nm | |
| ACT 063D | 32.2Nm | |
| ACT 075D | 64Nm | |
| ACT 090D | 101Nm | |
| ACT 100D | 146Nm | |
| ACT 115D | 236Nm | |
| ACT 125D | 305Nm | |
| ACT 145D | 478Nm | |
| ACT 160D | 624Nm | |
| ACT 190D | 1185Nm | |
| ACT 210D | 1447Nm | |
| ACT 240D | 2126Nm | |
| ACT 270D | 3229Nm | |
| ACT 300D | 4197Nm | |
| ACT 350D | 6283Nm | |
| ACT 400D | 8953Nm |
150LB الكرة صمام المعلمة (1/2 "~ 8")
| الضغط | بحجم | φD | L | φE | φB | φC | تي | F |
| Class150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 |
الملحقات التي يمكن استخدامها مع هذا الكرة صمام
على / قبالة المؤشر
نامور القياسية صمام الملف اللولبي في جميع القياسية
هوائي & الكهربائية الهوائية صمام Positioner
ديكلوتاكابلي اليدوي تجاوز
الحد من مفاتيح تشغيل / إيقاف إشارة في لوحة المجلس
فلتر + منظم مع تركيبة الضغط
اختيار أكثر
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| صمام Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| المشغل الميكانيكي | 1) التمثيل الفردي (عودة الربيع) 2) تمثيل مزدوج | |||
| مستلزمات | 1) الحد التبديل 2) صمام الملف اللولبي 3) تصفية 4) ميضعة | |||
|
|
