| الـ MOQ: | 1pc |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| فترة التسليم: | 5 ~ 25 يوم عمل |
| طريقة الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على التوريد: | 500PCS / الإثنين |

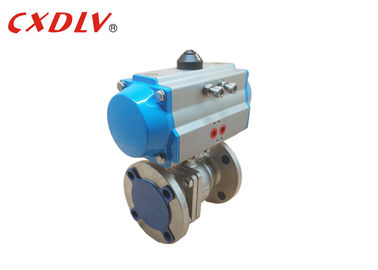

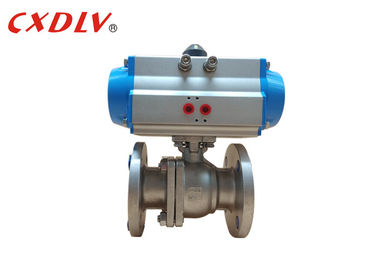

DIN مزدوجة بالوكالة 2 طريقة الفولاذ المقاوم للصدأ صمامات الهواء DN50 شفة ينتهي
مواصفات
أفضلية
1. حجم صغير وخفيف الوزن البناء
2. موثوق ، وأداء طويل الأمد
3. صمام "قياسي" أو "Cross Mount" القياسي لتكوينات المحرك
4. تصميم Spring-Return يستوعب تزويد الهواء بأقل 50 psi
5. الفولاذ المقاوم للصدأ الخارجي تريم و FKM O- الخواتم القياسية
6. اقتران صمام الجذعية المباشرة إلى عمود المحرك يقلل من رد الفعل
7. تجاوز معيار قياسي
معلومات تقنية
مزدوجة تعمل بالهواء المضغوط المحرك طلب رقم
| مزدوج التمثيل | نموذج رقم | عزم الدوران (5.5Bar) |
| ACT 042D | 8.4Nm | |
| ACT 050D | 18.3Nm | |
| ACT 063D | 32.2Nm | |
| ACT 075D | 64Nm | |
| ACT 090D | 101Nm | |
| ACT 100D | 146Nm | |
| ACT 115D | 236Nm | |
| ACT 125D | 305Nm | |
| ACT 145D | 478Nm | |
| ACT 160D | 624Nm | |
| ACT 190D | 1185Nm | |
| ACT 210D | 1447Nm | |
| ACT 240D | 2126Nm | |
| ACT 270D | 3229Nm | |
| ACT 300D | 4197Nm | |
| ACT 350D | 6283Nm | |
| ACT 400D | 8953Nm |
DIN PN16 الكرة صمام المعلمة (DN15 ~ DN200)
| PN (الأم) | DN | L | φE | φB | φC | تي | F |
| 1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | |
| 50 | 150 | 165 | 125 | 102 | 18 | 3 |
الملحقات التي يمكن استخدامها مع هذا الكرة صمام
على / قبالة المؤشر
نامور القياسية صمام الملف اللولبي في جميع القياسية
هوائي & الكهربائية الهوائية صمام Positioner
ديكلوتاكابلي اليدوي تجاوز
الحد من مفاتيح تشغيل / إيقاف إشارة في لوحة المجلس
فلتر + منظم مع تركيبة الضغط
اختيار أكثر
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| صمام Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| المشغل الميكانيكي | 1) التمثيل الفردي (عودة الربيع) 2) تمثيل مزدوج | |||
| مستلزمات | 1) الحد التبديل 2) صمام الملف اللولبي 3) تصفية 4) ميضعة | |||
|
|
