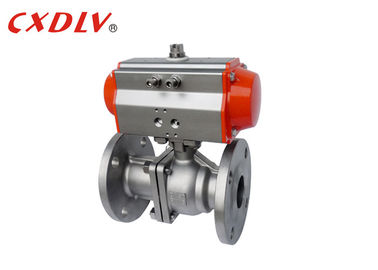

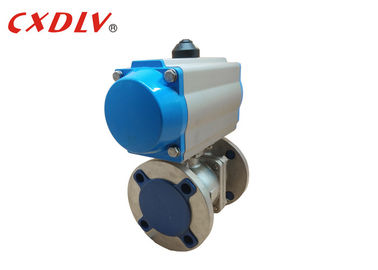

شفة صمام الهواء المضغوط الصناعية صمام الكرة صمام التحكم SS WCB الروتاري
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | Q641F |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1pc |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي مناسبة وفقا لهيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، مونيغرام |
| القدرة على العرض: | 500PCS / الإثنين |
|
معلومات تفصيلية |
|||
| هيئة المواد: | CF8 | سيات مادة: | ptfe |
|---|---|---|---|
| قوة: | ربيع عودة المحرك | صلة: | شفة مزدوجة |
| حجم الصمام: | 1/2 "~ 8" | متوسط: | غاز زيت الماء |
| إبراز: | صمام هوائي مزدوج الفعل,صمام يعمل بالهواء المضغوط |
||
منتوج وصف
شفة صمام الهواء المضغوط الصناعية صمام الكرة صمام التحكم SS WCB الروتاري
مواصفات
- تصميم الرف وتيرة الطوق الروتاري ربع بدوره هوائي المحرك
- مزدوجة بالنيابة أو الربيع العودة الإصدار
- ISO5211 ، DIN3337 و نامور واجهات لسهولة تركيب لصمام ، مربع التبديل الحد والموقف
- مناسبة للتطبيقات الداخلية والخارجية
- ناتج عزم الدوران من 3Nm إلى 13،024 نانومتر (إصدار DA) و 4 نانومتر إلى 6،584 نانومتر (الإصدار القياسي)
- السكن سبائك الألومنيوم مع جناح مطلي بالنيكل
- زاوية السفر 90 درجة مع تعديل توقف السفر لـ ± 5 ℃
- ضغط التشغيل من 2 بار يصل إلى 8 بار في درجة الحرارة من -20 ℃ إلى + 80 ℃
أفضلية
1. سهل التشغيل ، فتح وإغلاق بسرعة ، من فتح كامل إلى كامل قبالة طالما استدارة 90 درجة ، من السهل السيطرة على مسافات طويلة.
2. الصيانة مريحة ، صمام الكرة بسيط في الهيكل ، حلقة الختم نشطة بشكل عام ، وهي ملائمة لتفكيك واستبدال.
3. عند فتحها بالكامل أو إغلاقها بالكامل ، يتم عزل سطح مانع التسرب من الكرة ومقعد الصمام من الوسط. عندما يمر الوسيط ، فإنه لن يسبب تآكل سطح الختم للصمام.
معلومات تقنية
مزدوجة تعمل بالهواء المضغوط المحرك طلب رقم
| مزدوج التمثيل | نموذج رقم | عزم الدوران (5.5Bar) |
| ACT 042D | 8.4Nm | |
| ACT 050D | 18.3Nm | |
| ACT 063D | 32.2Nm | |
| ACT 075D | 64Nm | |
| ACT 090D | 101Nm | |
| ACT 100D | 146Nm | |
| ACT 115D | 236Nm | |
| ACT 125D | 305Nm | |
| ACT 145D | 478Nm | |
| ACT 160D | 624Nm | |
| ACT 190D | 1185Nm | |
| ACT 210D | 1447Nm | |
| ACT 240D | 2126Nm | |
| ACT 270D | 3229Nm | |
| ACT 300D | 4197Nm | |
| ACT 350D | 6283Nm | |
| ACT 400D | 8953Nm |
معلمة صمام الكرة (DN15 ~ DN200)
| PN (الأم) | DN | L | φE | φB | φC | تي | F | N-φh | H |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 18/04 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 18/04 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 18/04 | 85 |
الملحقات التي يمكن استخدامها مع هذا الكرة صمام
على / قبالة المؤشر
نامور القياسية صمام الملف اللولبي في جميع القياسية
هوائي & الكهربائية الهوائية صمام Positioner
ديكلوتاكابلي اليدوي تجاوز
الحد من مفاتيح تشغيل / إيقاف إشارة في لوحة المجلس
فلتر + منظم مع تركيبة الضغط
اختيار أكثر
| اساسي | ANSI | GB | JIS | DIN |
| الضغط | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN40 |
| صمام Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| المشغل الميكانيكي | 1) التمثيل الفردي (عودة الربيع) 2) تمثيل مزدوج | |||
| مستلزمات | 1) الحد التبديل 2) صمام الملف اللولبي 3) تصفية 4) ميضعة | |||
