| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| فترة التسليم: | 7-30 يوما |
| طريقة الدفع: | L/C, T/T, ويسترن يونيون |

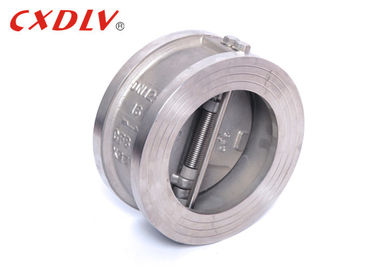

لوحة مزدوجة سوينغ مع صمام الاختيار ويفر الربيع فراشة نمط صديقة للبيئة
مواصفات
تصميم وفقا ل AP1594. API6D. JB / T8937
وجها لوجه وفقا ل API594. API6D. DIN3202. JB / T8937
تصنيف الضغط ودرجة الحرارة وفقًا لـ ASME B16.34
الاختبار والتفتيش وفقا ل ANSI B 16.34. DIN2401. GB / T9124. JB / T74
الوضعية
صمام فحص نوع الرقاقة هو صمام مائع عالمي أحادي الاتجاه. يتميز نموذج المنفعة بمزايا الوزن الخفيف ، الحجم الصغير وسهل التركيب بين الفلنجات. يتكون الصمام الداخلي من نوابض نصف دائريتين وسطح صفيحة ، ويتم تثبيته على جسم الصمام بواسطة دبوس ، ويتم تشويه الزنبرك لإغلاق لوحة الصمام ، ويؤدي ضغط المائع إلى فتح الربيع. تشوه سريع ، والذي يحمي الأنبوب من ضرر مطرقة المياه.
رسومات ذات أبعاد
| DN | L | د | D2 | D3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
| 250 | 146 | 329 | 254 | 266 |
| 300 | 181 | 384 | 305 | 310 |
خاصية
عندما يتم إبطاء معدل التدفق ، يتفاعل نابض التواء تلقائيًا ، مما يؤدي إلى إغلاق رفرف الصمامات ، وتقترب من مقعد جسم الصمام ، مما يقلل من مسافة ووقت السفر لسكتة الإغلاق. عندما يتدفق السائل مرة أخرى ، تقترب رفرف الصمام تدريجياً من مقعد صمام جسم الصمام ، وتسارع الاستجابة الديناميكية للصمام بشكل كبير. هذا يقلل بشكل كبير من آثار ظاهرة المطرقة المائية ، مما أدى إلى أداء غير التأثير.
عندما تغلق ، فإن عمل قوة الزنبرك يؤدي إلى غلق طرف اللولب أولاً. هذا يمنع حدوث العض عند جذر اللوح ، مما يسمح للصمام بالحفاظ على ختم أكثر تماسكا لفترة أطول من الزمن.
تسليم الطرود
"تفاصيل التعبئة" : نختار الحالات الخشبية المناسبة وفقا لصمامات مختلفة وترتيب العمال المهرة لحزمة في حالة كدمة. وسيقوم وكيل الشحن المتعاون على المدى الطويل بحجز المساحة ، والجمارك والنقل الواضح لنا دون تأخير. هناك ثلاث طرق للنقل ، عن طريق البحر ، عن طريق الجو وعن طريق القطار. سنرتب النقل وفقا لاحتياجات العملاء.
تفاصيل التسليم : وفقا للترتيب ، 7 ~ 60days
التعليمات
س: هل أنت شركة تجارية أو الصانع؟
ج: نحن مصنع.
س: متى هو وقت التسليم؟
ج: وفقا للترتيب ، 7 ~ 60days.
س: هل تقدمون عينات؟ هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم عينة مجانية ولكن لا تدفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
ج: الدفع <= 1000 دولار ، 100٪ مقدما. الدفع> = 1000USD ، 30 ٪ T / T مقدما ، والتوازن قبل شيبمنت.
