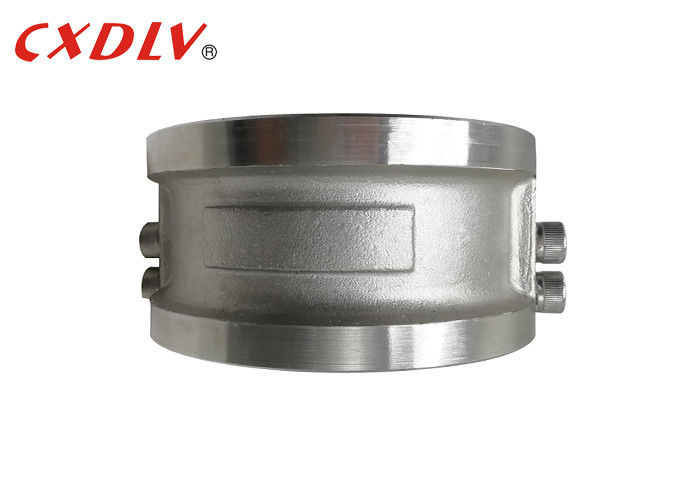

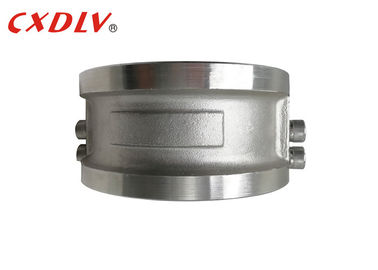

الفولاذ المقاوم للصدأ / الكربون الصلب لوحة مزدوجة تحقق صمام المعدن يتوقف نمط رقاقة DN50 ~ DN600
تفاصيل المنتج:
| مكان المنشأ: | تشجيانغ ، الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | ISO9001:2008&PED 2014/68/EU |
| رقم الموديل: | H76 |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | علب بوليوود مناسبة حسب هيكل الصمامات المختلفة |
| وقت التسليم: | 7-30 يوم |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
|
معلومات تفصيلية |
|||
| مادة القرص: | CF8M / CF8 / CF3 / CF3M / WCB | متوسط: | ماء - غاز - زيت |
|---|---|---|---|
| بحجم: | DN50 ~ DN600 | اساسي: | ANSI / GB / DIN |
| مواد الجسم: | CF8M / CF8 / CF3 / CF3M / WCB | مبا: | 1.0 ميجا باسكال / 1.6 ميجا باسكال / 2.5 ميجا باسكال |
| ربيع: | SS304 / SS316 | ||
| إبراز: | صمام فحص رقاقة مزدوج,صمام فحص رقاقة مزدوج |
||
منتوج وصف
CF8M لوحة مزدوجة نوع رقاقة تحقق من ضغط صمام تصنيف PN16
مواصفات
حسب التصميم AP1594. API6D. JB / T8937
وجها لوجه حسب API594. API6D. DIN3202. JB / T8937
تصنيف الضغط والحرارة حسب ASME B16.34
الاختبار والتفتيش حسب ANSI B 16.50. DIN2401. GB / T9124. JB / T74
تطبيق
The Dual Plate, Wafer Check Valve employs two-spring-loaded plates hinged on a central hinge pin. يستخدم الصمام المزدوج ، صمام فحص بسكويت الويفر صفائح محملة بنابضين على مفصلات مركزية. The inside of the valve is composed of two semicircular springs and a plate surface, and is fixed on the valve body by a pin, and the spring is deformed to close the valve plate, and the fluid pressure causes the spring to open. يتكون الجزء الداخلي من الصمام من نوابض نصف دائرية وسطح صفيحي ، ويتم تثبيته على جسم الصمام بواسطة دبوس ، ويتشوه الزنبرك لإغلاق لوحة الصمام ، ويتسبب ضغط السائل في فتح الزنبرك. The deformation is fast, which protects the pipe from water hammer damage. التشوه سريع ، والذي يحمي الأنبوب من تلف مطرقة الماء.
رسومات ذات أبعاد
| DN | لام | د | د 2 | د 3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
| 250 | 146 | 328 | 254 | 266 |
| 300 | 181 | 378 | 305 | 310 |
| 350 | 184 | 438 | 350 | 355 |
خاصية
1.الرقاقة المدمجة ، تصميم قطعة واحدة.
2.يدعم مركز آخر تمامًا التجميع الداخلي بدون دبابيس أو مقابس خارجية ؛
3. منطقة التدفق القصوى يقلل من فقدان الضغط.
4.تنتج اللوحة المزدوجة قوة متزايدة مع تقليل وقت الفتح والإغلاق ؛
5.Torsion springs assist valve plate closure, preventing flow reversal. 5.نوابض الالتواء تساعد على إغلاق لوحة الصمام ، مما يمنع انعكاس التدفق. Consistent valve response ensures against slamming and water hammer تضمن استجابة الصمام المتسقة عدم الارتطام والمطرقة المائية
6.يتميز العمود ببناء قوي ومقاوم للتآكل ؛
7.Shaft supports act as stops to prevent over-travel of valve plates. 7.دعم رمح بمثابة توقف لمنع السفر الزائد للوحات الصمام. They are corrosion-resistant with large shaft-bearing surfaces and are easily removable for internal assembly, maintenance or change. إنها مقاومة للتآكل مع أسطح كبيرة تحمل العمود ويمكن إزالتها بسهولة للتجميع الداخلي أو الصيانة أو التغيير.
8.تقلل غسالات الضغط من الاحتكاك وارتداء مفصلات لوحة الصمام.
تسليم الطرود
تفاصيل التعبئة: We choose suitable wood cases according to different valves and arrange skilled workers to pack in case of bruise. : نختار الصناديق الخشبية المناسبة وفقًا للصمامات المختلفة ونرتب العمال المهرة للتعبئة في حالة الكدمة. Long term cooperated forwarder will book space, clear customs and transport for us without delay. وكيل الشحن المتعاون على المدى الطويل سيحجز لنا الفضاء ، ويخلي الجمارك ويعاد النقل بدون تأخير. There are three ways for transportation, by sea, by air and by train. هناك ثلاث طرق للنقل عن طريق البحر والجو والقطار. We will arrange transportation according to customers' needs. سنرتب النقل وفقا لاحتياجات العملاء.
تفاصيل التسليم: حسب الطلب ، 7 ~ 60 أيام
التعليمات
س: هل شركة تجارية أو مصنع؟
ج: نحن شركة مصنعة لأكثر من 16 عامًا.
س: ما هي مدة التسليم؟
ج: حسب الطلب ، 7 ~ 60 أيام.
Q: Do you provide samples ? س: هل تقدم عينات؟ is it free or extra ? هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم العينة مجانًا ولكن لا تدفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
A: Payment<=1000USD, 100% in advance. ج: الدفع <= 1000USD ، 100٪ مقدمًا. Payment>=1000USD, 30% T/T in advance ,balance before shippment. الدفع> = 1000USD ، 30٪ T / T مقدما ، التوازن قبل شيبمنت.
