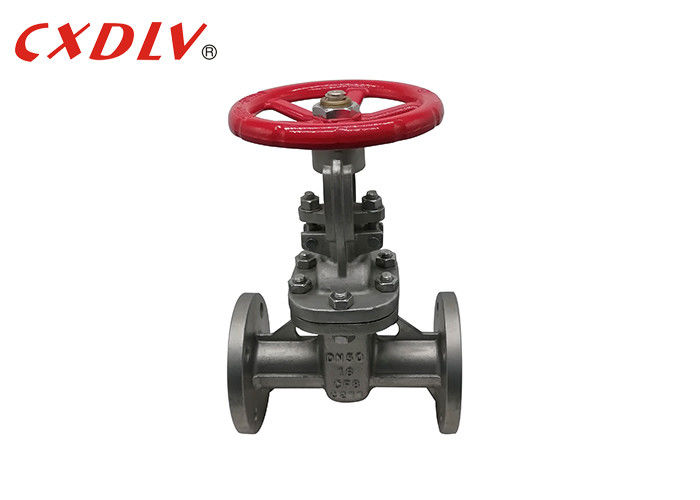

OS / Y Casting SS Gate Valve ، صمام بوابة إسفين مرن معدني جالس لمياه البحر
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | Z41W |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي المناسبة حسب هيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، MoneyGram |
| القدرة على العرض: | 500pcs / Mon |
|
معلومات تفصيلية |
|||
| مواد الجسم: | CF8 ، CF8M ، CF3 ، CF3M ، WCB | اساسي: | GB / ANSI / JIS |
|---|---|---|---|
| بحجم: | DN25 ~ DN250 | اعمال بناء: | إسفين مرنة |
| اللون: | فضة | عجل البحر: | من معدن إلى معدن |
| إبراز: | ss gate valve,handwheel gate valve,handwheel gate valve |
||
منتوج وصف
صمام يدوي يعمل بنظام التشغيل OS & Y صب صمام بوابة RF من الفولاذ المقاوم للصدأ لمياه البحر
مواصفات
المعايير المعمول بها:
- وجه البعد: GB / T 12221
- البعد النهائي للشفاه: GB / T 9113
- التصميم: ANSI B16.34
- الاختبار: API598
نطاق الحجم:
- DN15 ~ DN300
تصنيف الضغط:
- PN16 ~ PN40 ، ANSI150 ~ ANSI300 ، JIS10K ~ JIS20K
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
وسط مناسب:
- الماء والزيت والهواء وبعض السوائل المسببة للتآكل
بناء:
-ميناء كامل ، بونيه اندفع ، الجذع المتزايد
تطبيق
صمام البوابة الفولاذي Z41W ، بوابة إسفين مرنة / صلبة ، PTFE أو مواد تغليف مدمجة ، نظام تأثير التعبئة المحملة بنابض Belleville ، مقعد فولاذي مزورة ، تصميم المقعد الخلفي ، تصميم مزور متكامل للجذع ، مواصفة اختيارية جذعية ممتدة ، جذع مرتفع / غير مرتفع.
.
| DN | لام | د | د 1 | د 2 | فرنك بلجيكي | z-φd | ح |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
خاصية
1.مقاومة السوائل صغيرة ، وسطح الختم أقل غسلًا وتآكلًا بواسطة الوسط (ارتفاع فتحة الغالق مرتفع).
2. هيكل مدمج ، صلابة جيدة للصمام ، مرور سلس ، مقاومة تدفق صغيرة ، فولاذ مقاوم للصدأ وسبائك صلب على سطح الختم ، عمر خدمة طويل ، تعبئة PTFE ، ختم موثوق ، تشغيل خفيف ومرن.
اختيار الموديل
صمام البوابة
| اساسي | ANSI | غيغابايت | JIS | DIN |
| الضغط | 150 رطل / 300 رطل | PN16 / PN25 / PN40 | 10 آلاف / 20 ألف | PN16 / PN40 |
| صمام ماتريال | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| عملية | تعمل العجلة اليدوية ، تعمل بالتروس ، يتم تشغيلها بالكهرباء | |||
