| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | علب بوليوود مناسبة حسب هيكل الصمامات المختلفة |
| فترة التسليم: | 7-30 يوم |
| طريقة الدفع: | L / C ، T / T ، ويسترن يونيون |

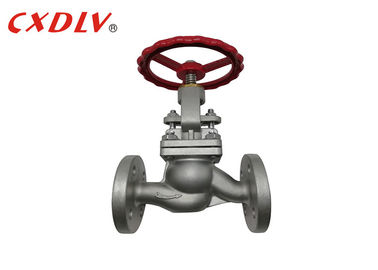

SS304 OS & Y Globe Valve BB RF بشفة
مواصفات
- معيار التصميم: GB / T2224-2005
- الفحص والاختبار: JB / T9092-1999
- وجها لوجه: GB / T12221-2005
- اختبار الضغط: GB / T13927-1992
- موقف الصفحات الجذعية: الجذع الخارجي اللولبي
تطبيق
The opening and closing member of the national standard stop valve (throttle valve) is a cylindrical valve flap with a flat or conical surface, and the valve disc moves linearly along the center line of the fluid. إن عضو الفتح والإغلاق للصمام الحابس القياسي الوطني (الصمام الخانق) عبارة عن رفرف صمام أسطواني بسطح مسطح أو مخروطي ، ويتحرك قرص الصمام خطيًا على طول الخط المركزي للسائل. The national standard stop valve is only suitable for full opening and full closing. الصمام الحابس القياسي الوطني مناسب فقط للفتح الكامل والإغلاق الكامل. It is generally not used to regulate the flow. بشكل عام لا يتم استخدامه لتنظيم التدفق. It is allowed to adjust and throttle when customized. يُسمح بالتعديل والاختناق عند التخصيص.
Globe valves are commonly used as an on/off valve, but they may be used for throttling systems. تُستخدم الصمامات الكروية بشكل شائع كصمام تشغيل / إيقاف ، ولكن يمكن استخدامها لأنظمة الاختناق. The gradual change in spacing between the disk and seat ring gives the globe valve good throttling ability. التغيير التدريجي في التباعد بين القرص وحلقة المقعد يمنح الصمام الكروي قدرة خانقة جيدة. These linear motion valves can be used in a variety of applications as long as the pressure and temperature limits are not exceeded, and the process does not require special materials to combat corrosion. يمكن استخدام صمامات الحركة الخطية هذه في مجموعة متنوعة من التطبيقات طالما لم يتم تجاوز حدود الضغط ودرجة الحرارة ، ولا تتطلب العملية مواد خاصة لمكافحة التآكل. Globe valve also have a smaller chance of damage to the seat or valve plug by the fluid, even if the seat is in the partially open position. كما أن الصمام الكروي لديه فرصة أقل لتلف المقعد أو صمام الصمام بواسطة السائل ، حتى إذا كان المقعد في وضع مفتوح جزئيًا.
| DN | لام | د | د 1 | د 2 | ب | Z-φd | ح | د 0 |
| 15 | 130 | 95 | 65 | 46 | 14 | 4-14 | 188 | 140 |
| 20 | 150 | 105 | 75 | 56 | 16 | 4-16 | 188 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-16 | 212 | 140 |
| 32 | 190 | 135 | 110 | 78 | 18 | 4-18 | 285 | 160 |
خاصية
1. Advanced structure, reliable sealing, excellent performance and beautiful appearance. 1. هيكل متقدم ، ختم موثوق ، أداء ممتاز ومظهر جميل. The steel of the valve stem is increased, the noise and vibration are significantly reduced, and the service life and performance of the valve are improved. يتم زيادة فولاذ ساق الصمام ، ويتم تقليل الضوضاء والاهتزاز بشكل كبير ، ويتم تحسين عمر الخدمة وأداء الصمام.
2. يمكن تثبيت صمام الإغلاق في أي موضع للأنبوب ، ويتدفق الوسط من الأسفل إلى الأعلى.
3. DN250 or above adopts advanced multi-sealing, double brackets, adopts guiding motion (which can greatly improve the impact resistance against water hammer), and the medium enters from above. 3. DN250 أو أعلى تتبنى الأقواس المزدوجة المتقدمة المتعددة الختم ، تتبنى حركة التوجيه (والتي يمكن أن تحسن بشكل كبير من مقاومة الصدمات ضد المطرقة المائية) ، ويدخل الوسط من أعلى. It better solves the large opening and closing torque of the large-diameter globe valve, and the seal cannot be closed. يحل بشكل أفضل عزم الدوران الافتتاحي والإغلاق الكبير للصمام الكروي ذي القطر الكبير ، ولا يمكن إغلاق الختم. The filling chamber runs, which greatly improves the performance and scope of the valve. تعمل غرفة التعبئة ، مما يحسن بشكل كبير أداء ونطاق الصمام. (The torque of "off" is 10% of the "open" of the ordinary valve is 3% of the ordinary valve). (عزم "إيقاف التشغيل" هو 10٪ من "الفتح" للصمام العادي هو 3٪ من الصمام العادي).
4.انخفاض الضغط العالي مقارنة بصمام البوابة.
5. أحجام الصمامات الكبيرة التي تتطلب طاقة كبيرة أو مشغل أكبر للعمل.
تسليم الطرود
تفاصيل التعبئة: We choose suitable wood cases according to different valves and arrange skilled workers to pack in case of bruise. : نختار الصناديق الخشبية المناسبة وفقًا للصمامات المختلفة ونرتب العمال المهرة للتعبئة في حالة الكدمة. Long term cooperated forwarder will book space, clear customs and transport for us without delay. وكيل الشحن المتعاون على المدى الطويل سيحجز لنا الفضاء ، ويخلي الجمارك ويعاد النقل بدون تأخير. There are three ways for transportation, by sea, by air and by train. هناك ثلاث طرق للنقل عن طريق البحر والجو والقطار. We will arrange transportation according to customers' needs. سنرتب النقل وفقا لاحتياجات العملاء.
تفاصيل التسليم: حسب الطلب ، 7 ~ 60 أيام
التعليمات
س: هل شركة تجارية أو مصنع؟
ج: نحن مصنع.
س: ما هي مدة التسليم؟
ج: حسب الطلب ، 7 ~ 60 أيام.
Q: Do you provide samples ? س: هل تقدم عينات؟ is it free or extra ? هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم العينة مجانًا ولكن لا تدفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
A: Payment<=1000USD, 100% in advance. ج: الدفع <= 1000USD ، 100٪ مقدمًا. Payment>=1000USD, 30% T/T in advance ,balance before shippment. الدفع> = 1000USD ، 30٪ T / T مقدما ، التوازن قبل شيبمنت.
