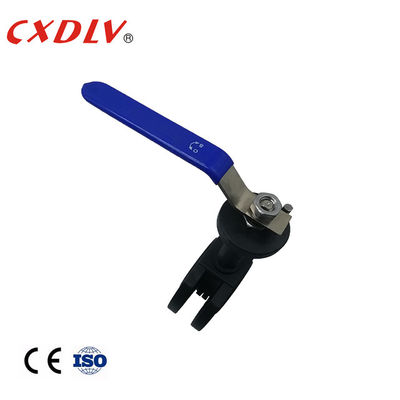

نوع الرقاقة تمدد صمام كروي WCB الجذعي مع تجويف مخفض
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO&TS |
| رقم الموديل: | Q71F |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي المناسبة حسب هيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، MoneyGram |
| القدرة على العرض: | 500pcs / Mon |
|
معلومات تفصيلية |
|||
| مواد الجسم: | SS304 SS316 ، WCB | مادة الكرة: | CF8 ، CF8M |
|---|---|---|---|
| مادة المقعد: | PTFE / PPL / POB / RPTFE | بناء: | صمام الكرة الرقاقة |
| بحجم: | DN15 ~ DN200 | نموذج: | Q71F |
| تتعدد: | تركيب ISO المباشر | ||
| إبراز: | تمديد صمام WCB الجذعي,صمام كروي WCB من نوع الرقاقة,صمام كروي DN15 WCB |
||
منتوج وصف
نوع الرقاقة تمدد صمام كروي WCB الجذعي مع تجويف مخفض
مواصفات المنتج
2 قطعة صمام الكرة رقاقة
المعايير المعمول بها:
- التصميم والتصنيع: GB / T12237 / 1989
- التوصيل: JB / T79
- اختبار مقاومة الحريق: GB / T13927 - 1992
نطاق الحجم:
- DN15 ~ DN200
الضغط الاسمي:
- 1.6 ~ 4.0 ميجا باسكال
نطاق درجة حرارة:
- - 20 درجة مئوية ~ 250 درجة مئوية
- إطالة دورة الحياة
- صديقة للصيانة
- مقاعد كرة RTFE
صمام كروي ويفربهيكل بسيط ، حجم صغير وخفيف الوزن ، أكثر ، يتكون فقط من أجزاء قليلة.علاوة على ذلك ، يمكن تشغيله بسرعة عن طريق الدوران 90 درجة ، والعنصر يتميز بخصائص تحكم جيدة في السوائل.عندما يكون الصمام الكروي في وضع الفتح الكامل ، تكون سماكة لوحة الصمام هي المقاومة الوحيدة عندما يتدفق الوسيط عبر جسم الصمام ، وبالتالي يكون انخفاض الضغط الناتج عن الصمام صغيرًا.
| بحجم | φ د | د 2 | D1 | د | تي | إل | |
| 15 | 1/2 بوصة | 15 | 45 | 65 | 95 | 14 | 35 |
| 20 | 3/4 بوصة | 20 | 55 | 75 | 105 | 14 | 38 |
| 25 | 1 بوصة | 25 | 65 | 85 | 115 | 14 | 42 |
| 32 | 1 1/4 بوصة | 32 | 78 | 100 | 135 | 16 | 50 |
| 40 | 1 1/2 " | 38 | 85 | 110 | 145 | 16 | 62 |
| 50 | 2 بوصة | 50 | 100 | 125 | 160 | 16 | 72 |
طلب
يستخدم صمام الكرة الرقاقة على نطاق واسع في: الكيماويات والبتروكيماويات والصهر والأدوية والأغذية وغيرها من الصناعات في ثاني أكسيد الكبريت والبخار والهواء والغاز والأمونيا وغاز ثاني أكسيد الكربون والزيت والماء والملح والغسول ومياه البحر وحمض النيتريك وحمض الهيدروكلوريك ، حامض الكبريتيك وحمض الفوسفوريك يتم استخدام الوسيط كجهاز تنظيم وإغلاق على خط الأنابيب.
قوة الصمام الكروي
1. التصميم الفريد للغريب الأطوار يجعل النقل بدون احتكاك بين أسطح الختم ، مما يطيل من عمر خدمة الصمام.
2. المقعد المرن الناتج عن عزم الدوران.
3. التصميم الإسفيني المبتكر يجعل الصمام يتمتع بوظيفة إحكام أوتوماتيكية أكثر إحكامًا وإحكامًا ، مع عدم وجود تسرب تعويضي بين أسطح الختم.
4. صغيرة الحجم وخفيفة الوزن وخفيفة الوزن وسهلة التركيب.
5. يمكن تكوين الأجهزة الهوائية والكهربائية وفقًا لمتطلبات المستخدم لتلبية احتياجات التحكم عن بعد والتحكم في البرنامج.
6. يمكن تطبيق مواد المقعد البديلة على مجموعة متنوعة من الوسائط.
اختيار النموذج
صمام كروي ويفر
| نموذج رقم | ضغط العمل / الآلام والكروب الذهنية |
درجة حرارة قابلة للتطبيق / ℃ |
متوسط قابل للتطبيق |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
نيتروز |
| Q71F-25P | 2.5 | نيتروز | |
| Q71F-16Ti | 1.6 | مؤكسد تآكل متوسط | |
| Q71F-25Ti | 2.5 | مؤكسد تآكل متوسط |
