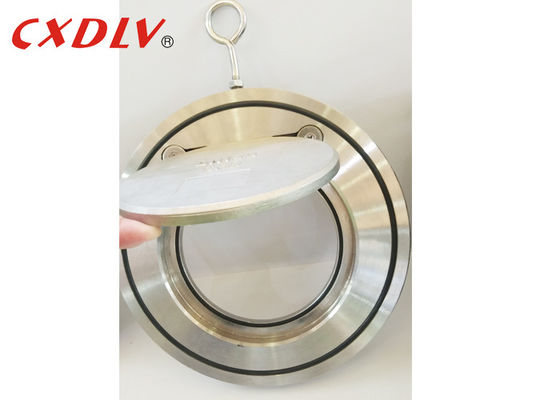

CF8 Soft NBR مقعد ويفر سوينغ فحص الصمام صفر تسرب
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE,ISO,TS |
| رقم الموديل: | H74F |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| تفاصيل التغليف: | حالات الخشب الرقائقي المناسبة حسب هيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T / T ، L / C ، ، D / A ، D / P ، ويسترن يونيون ، موني جرام |
| القدرة على العرض: | 1000pcs شهريا |
|
معلومات تفصيلية |
|||
| الجسم: | CF8 ، CF8M ، WCB ... | القرص: | SS304 ، SS316 |
|---|---|---|---|
| مقعد: | NBR ، فيتون | حجم الميناء: | DN40 ~ DN600 |
| درجة حرارة العمل: | -20 درجة مئوية ~ + 180 درجة مئوية | اساسي: | ANSI، ASME، API، DIN، JIS، BS، GB |
| الضغط: | 150 رطل | تطبيق: | الماء والنفط والغاز ... |
| إبراز: | NBR مقعد رقاقة سوينغ فحص الصمام,صفر تسرب سوينغ فحص الصمام,CF8 رقاقة سوينغ فحص الصمام |
||
منتوج وصف
NBR لينة مقعد رقاقة سوينغ فحص الصمام صفر تسرب
فحص ميزات الصمام
صمام عدم رجوع رقاقة قرص واحد
المعايير المعمول بها:
- التصميم والتصنيع: ASTM B16.34
- وصلة شفة: ASTI16.5
- الاختبار والتفتيش: API598
نطاق الحجم:
-1 1/2 "~ 16"
تصنيف الضغط:
- ANSI 150 رطل ، 300 رطل
- JIS 10 كيلو ، 20 كيلو
نطاق درجة حرارة:
- -20 درجة مئوية ~ 180 درجة مئوية
| مواد الجسم | الكربون الصلب | CF8 | CF8M |
| قرص الصمام | الكربون الصلب | SS304 | SS316 |
| بولت ، غسالة | SS304 | SS304 | SS316 |
| عين بولت | مطلي الكربون ستي | مطلي بالكربون الصلب | مطلي الصلب Catbon |
| يا الدائري | NBR ، EPDM | فيتون | فيتون |
| درجة حرارة العمل | -20 ℃ ~ 120 ℃ | -29 ℃ ~ 180 ℃ | -29 ℃ ~ 180 ℃ |
| متوسط | الماء والبخار والنفط والغاز | ||
| اساسي | ANSI ، DIN ، JIS ، JB | ||
(PN16) أبعاد صمام فحص التأرجح أحادي القرص
(الوحدة: مم)
| DN | أ | إل | ||
| PN16 | PN25 | PN16 | PN25 | |
| 100 | 162 | 168 | 16 | 16 |
| 125 | 192 | 194 | 16 | 16 |
| 150 | 218 | 225 | 19 | 19 |
| 200 | 273 | 285 | 28 | 28 |
نظرة عامة على فحص الصمام
فحص الصمامات هي صمامات إغلاق أوتوماتيكية تُستخدم عادة لمنع التدفق العكسي أو الصرف في نظام الأنابيب ، وغالبًا ما يتم تطبيقها على جانب التفريغ للمضخات ، تمنع الصمامات من التصريف إذا توقفت المضخة وتحمي من التدفق العكسي ، مما قد يضر بالمضخة و / أو غيرها من المعدات.
صمام الاختيار البديل يحتوي على قرص مسطح يدور أو يتأرجح حول دبوس المفصلة.إنها منخفضة التكلفة ، ولها خصائص منخفضة في فقدان الرأس عند فتحها بالكامل.ولكن بسبب السكتة الدماغية الطويلة والقصور الذاتي للقرص ، قد يصطدم صمام فحص التأرجح التقليدي في تركيبات الأنابيب العمودية.لذلك يتم تجهيز هذه الصمامات أحيانًا برافعة وملحق وزن.يمكنهم التعامل مع السوائل مع المواد الصلبة مثل مياه الصرف الصحي.
سمات:
- التصميم الاقتصادي: ينتج عن الوزن المنخفض وطول التمديد القصير وفورات في التكلفة الأولية ومتطلبات المساحة والتركيب عند مقارنتها بصمامات الفحص ذات الهيكل الكامل ونوع التأرجح.
- الحد الأدنى من فقدان الرأس: يتم تقليل فقدان الرأس من خلال توفير مسار تدفق قصير ومستقيم وبدون عوائق تقريبًا
- إغلاق سريع لتقليل المطرقة المائية: يتم تحقيق الإغلاق من خلال القرص التلقائي بالكامل المدعوم بزنبرك والذي يغلق بسرعة تدفق تقترب من الصفر - ويخلق تصميم القرص الخفيف الوزن إغلاقًا إيجابيًا قبل انعكاس التدفق مما يساعد على الحفاظ على الارتفاعات إلى أدنى حد
- مقاعد مرنة مرنة: يساعد المقترن بأسطح مانعة للتسرب مُشكلة بدقة على ضمان إحكام إغلاق الفقاعات الذي يلبي أو يتجاوز متطلبات اختبار API 598
