DN150 هوائي كروي ذو شفة صمام PN40 مع ترس دودة
تفاصيل المنتج:
مكان المنشأ: | الصين |
اسم العلامة التجارية: | CXDLV |
إصدار الشهادات: | CE&ISO |
رقم الموديل: | Q41F |
شروط الدفع والشحن:
الحد الأدنى لكمية: | حاسب شخصي 1 |
---|---|
الأسعار: | قابل للتفاوض |
تفاصيل التغليف: | حالات الخشب الرقائقي المناسبة وفقًا لهيكل الصمامات المختلفة |
وقت التسليم: | 25 ~ 45 يوم عمل |
شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، MoneyGram |
القدرة على العرض: | 500 جهاز كمبيوتر شخصى / اثنين |
معلومات تفصيلية |
|||
عملية: | تعمل بالهواء المضغوط | مادة الجسم: | CF8 CF8M WCB CF3 CF3M |
---|---|---|---|
ضغط: | PN16 / PN25 / PN40 / ANSI150 / ANSI300 | بحجم: | DN150 ~ DN300 |
بنية: | الكرة العائمة | الإتصال: | شفة مزدوجة |
متوسط: | زيت الماء والغاز | ||
إبراز: | صمام كروي ذو حواف DN150,صمام كروي ذو حواف PN40,صمام كروي ذو حواف API607 |
منتوج وصف

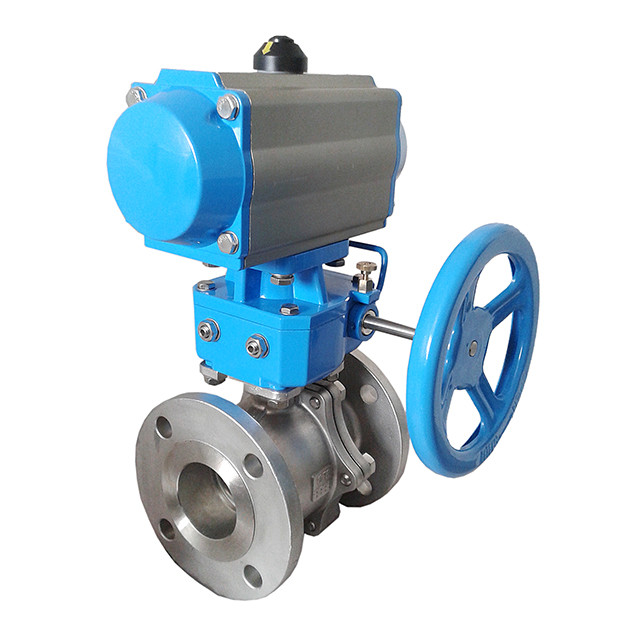

أنبوب هوائي ذو حواف كروية مع ترس دودي
تحديد
المعايير المعمول بها:
- التصميم والتصنيع: GB12237-89
- التوصيل: JB / T79
- اختبار مقاومة الحريق: API607 4th 1993
- الاختبار والفحص: GB / T13927-1992
نطاق الحجم:
- DN150 ~ DN300
تصنيف الضغط:
- غب PN16 PN25 PN40
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
تم استخدام الصمام الكروي الهوائي على نطاق واسع لاستغلال وتكرير ونقل النفط والغاز والمعادن.يمكن استخدامه أيضًا لإنتاج المنتجات الكيميائية والأدوية ؛نظام إنتاج الطاقة الكهرومائية والطاقة الحرارية والطاقة النووية ؛نظام الصرف ونظام التدفئة ونظام الغاز في المدن أو الصناعات.يستخدم الصمام الكروي على نطاق واسع في نظام الري والصرف أو نظام الإنتاج في علم المعادن ، وهو أحد أهم منتجات الآلات التي ترتبط ارتباطًا وثيقًا بالبناء والدفاع والحياة اليومية.في خطوط الأنابيب ، يمكن أن يقطع الصمام الكروي للأنبوب الهوائي أو يربط الوسط بحيث يمكن نقل الوسيط إلى نقطة محددة كإجراء.
أ صمام الكرةهو شكل من أشكال صمام ربع دورة يستخدم كرة مجوفة مثقوبة ومحورية للتحكم في التدفق من خلاله.يكون مفتوحًا عندما يكون ثقب الكرة في خط مع التدفق ويغلق عندما يدور بزاوية 90 درجة بواسطة مقبض الصمام.يكون المقبض مسطحًا بمحاذاة التدفق عند الفتح ، ويكون عموديًا عليه عند إغلاقه ، مما يسهل التأكيد البصري على حالة الصمام.
الوحدة: مم | |||||||
ضغط | بحجم | إل | φE | φ ب | φ ج | تي | F |
PN25 | 15 | 130 | 95 | 65 | 45 | 16 | 2 |
20 | 150 | 105 | 75 | 58 | 18 | 2 | |
25 | 160 | 115 | 85 | 68 | 18 | 2 | |
32 | 180 | 140 | 100 | 78 | 18 | 2 | |
40 | 200 | 150 | 110 | 88 | 18 | 3 |
طلب
تعتبر الصمامات الكروية عمومًا صمامًا ثنائي الاتجاه مخصص للتطبيقات المتقطعة المستخدمة في عدد من الصناعات المختلفة.بعض هذه تشمل المياه والنفط والغاز والكيماويات والأدوية والتعدين على سبيل المثال لا الحصر.
لماذا تختار الصمام الكروي؟
1. أداء مضاد للكهرباء الساكنة: يتم ترتيب زنبرك بين الكرة وجذع الصمام وجسم الصمام ، ويمكن اشتقاق الكهرباء الساكنة الناتجة عن عملية التبديل.
2. نظرًا لأن مادة مثل polytetrafluoroethylene لها خاصية تشحيم ذاتي جيدة وفقدان الاحتكاك مع الجسم الكروي صغير ، فإن عمر خدمة الصمام الكروي الهوائي طويل.
3. مقاومة السوائل منخفضة ، والصمام الكروي الهوائي هو صاحب أصغر مقاومة للسوائل في جميع أنواع الصمامات.
4. ختم ساق الصمام موثوق به.نظرًا لأن جذع الصمام يؤدي فقط نفس الحركة مثل حركة الرفع ، فإنه ليس من السهل أن يتلف ختم التعبئة لساق الصمام ، وتزداد قدرة الختم مع زيادة ضغط الوسيط.
اختيار النموذج
2 قطعة منفذ كامل صمام الكرة العائمة
اساسي | ANSI | غيغابايت | JIS | DIN |
ضغط | 150 رطل / 300 رطل | PN16 / PN25 / PN40 | 10 ك / 20 ألف | PN16 / PN25 / PN40 |
ماتريال | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
نموذج | 1) نموذج منصة عالية 2) التعامل مع النموذج |
