| الـ MOQ: | 1 قطعة |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | حالات بوليوود مناسبة وفقًا لهيكل الصمامات المختلفة |
| فترة التسليم: | 7-30 يومًا |
| طريقة الدفع: | L / C ، T / T ، ويسترن يونيون |

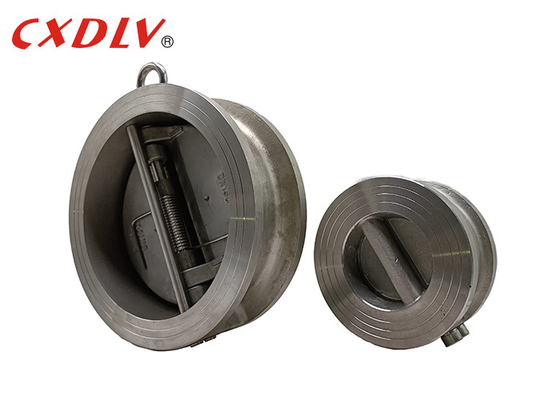

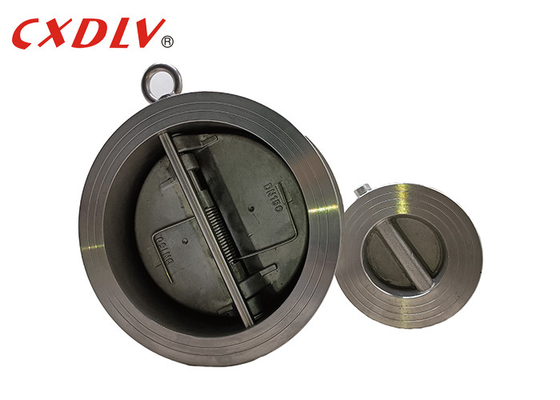

H77X-150LB ويفر نوع الفولاذ المقاوم للصدأ لوحة مزدوجة فحص الصمام لينة مقعد EPDM معدن DIN PN16
رسم الأبعاد
| DN | إل | د | د 2 | د 3 |
| 50 | 43 | 107 | 52 | 72 |
| 65 | 46 | 127 | 66 | 88 |
| 80 | 64 | 142 | 79 | 103 |
تحديد
حسب التصميم AP1594.API6D.JB / T8937
وجها لوجه وفقا ل API594.API6D.DIN3202.JB / T8937
تصنيف الضغط ودرجة الحرارة وفقا لASME B16.34
الاختبار والتفتيش وفقا ل ANSI B 16.50.48 تحديثDIN2401.GB / T9124.جي بي / T74
طلب
يستخدم الصفيحة المزدوجة ، صمام فحص الرقاقة ، لوحين محملين بنابض مفصلين على دبوس مفصلي مركزي.يتكون الجزء الداخلي من الصمام من نوابض نصف دائرية وسطح لوحة ، ويتم تثبيته على جسم الصمام بواسطة دبوس ، ويتم تشويه الزنبرك لإغلاق لوحة الصمام ، ويؤدي ضغط السائل إلى فتح الزنبرك.يكون التشوه سريعًا ، مما يحمي الأنبوب من ضرر المطرقة المائية.
ميزة
1. رقاقة مدمجة ، تصميم من قطعة واحدة ؛
2.عمود المركز يدعم بشكل كامل التجميع الداخلي بدون دبابيس أو سدادات خارجية ؛
3. منطقة التدفق القصوى تقلل من فقدان الضغط ؛
4 تصميم اللوحة المزدوجة ينتج قوة متزايدة مع تقليل وقت الفتح والإغلاق ؛
5. تساعد نوابض الالتواء على إغلاق لوحة الصمام ، مما يمنع انعكاس التدفق.تضمن الاستجابة المتسقة للصمام عدم الصدام ومطرقة الماء
6 يتميز العمود ببناء شديد التحمل ومقاوم للتآكل.
7- تعمل دعامات العمود كمحطات لمنع الحركة الزائدة لألواح الصمام.إنها مقاومة للتآكل مع أسطح كبيرة تحمل عمود الدوران ويمكن إزالتها بسهولة للتجميع الداخلي أو الصيانة أو التغيير.
8- تقلل غسالات الصدأ الاحتكاك وتآكل مفصلات لوحة الصمام.
تسليم الطرود
تفاصيل التعبئة: نختار العلب الخشبية المناسبة وفقًا للصمامات المختلفة ونرتب العمال المهرة للتعبئة في حالة الكدمات.وكيل الشحن المتعاون على المدى الطويل سيحجز لنا المساحة ويخلصنا من الجمارك والنقل دون تأخير.هناك ثلاث طرق للنقل ، عن طريق البحر والجو والقطار.سنقوم بترتيب النقل وفقًا لاحتياجات العملاء.
تفاصيل التسليم: وفقا للترتيب ، 7 ~ 60 يوما
التعليمات
س: هل أنت شركة تجارية أو مصنع؟
ج: نحن شركة تصنيع لأكثر من 16 عامًا.
س: ما هي مدة التسليم؟
ج: وفقا للترتيب ، 7 ~ 60 يوما.
س: هل تقدمون عينات؟هل هو مجاني أم إضافي؟
ج: نعم ، يمكننا تقديم العينة مجانًا ولكن لا ندفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك؟
ج: الدفع <= 1000 دولار أمريكي ، 100٪ مقدمًا.الدفع> = 1000 دولار أمريكي ، 30٪ T / T مقدمًا ، الرصيد قبل الشحن.
فيديو
فيديو
فيديو
|
|
