تفاصيل المنتج:
شروط الدفع والشحن:
|
تسليط الضوء: | صمام الكرة DN50 ذو الحواف,صمام الكرة ذو المنصة العالية ذو الحواف,صمام الكرة الغاز الإيطالي ذو الحواف |
---|

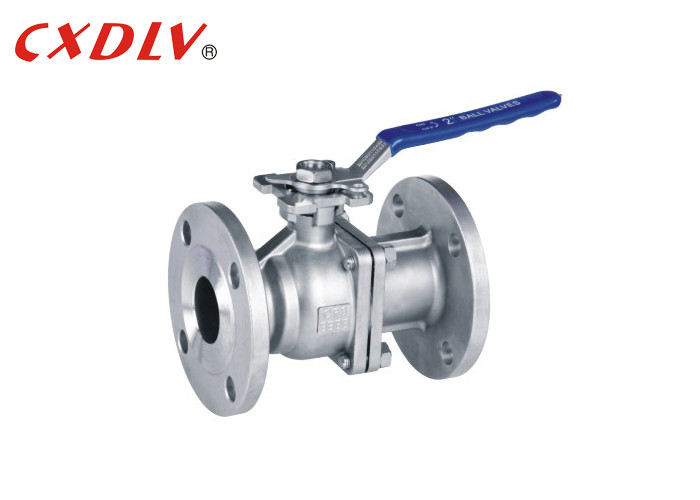

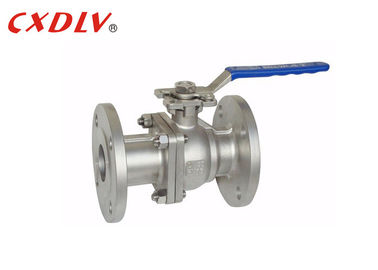

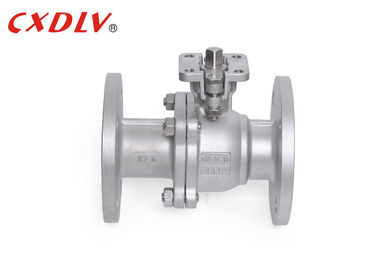

صمام الكرة
المعايير المعمول بها:
- التصميم والتصنيع: GB12237-89
- التوصيل: JB / T79
- اختبار مقاومة الحريق: API607 4th 1993
- الاختبار والفحص: GB / T13927-1992
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- غب PN16 PN25 PN40
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
الصمام الكروي ، يتم تحريك عضو الفتح والإغلاق (الكرة) بواسطة ساق الصمام ويدور حول محور الصمام الكروي.يمكن استخدامه أيضًا لتنظيم السوائل والتحكم فيها.يتمتع الصمام الكروي على شكل V بقوة قص قوية بين اللب على شكل حرف V والمقعد المعدني لسبائك الكربيد الملحومة.إنها مناسبة بشكل خاص للجزيئات الدقيقة الصلبة المحتوية على الألياف.إلخ. لا يمكن للصمام الكروي متعدد الاتجاهات فقط التحكم بمرونة في التقاء ، والانقسام ، وتبديل اتجاه التدفق للوسيط ، ولكن يمكنه أيضًا إغلاق أي قناة وتوصيل القناتين الأخريين.
PN (الأم) | DN | إل | φE | φ ب | φ ج | تي | F | لا | ح | H1 | دبليو | م | ص | أ 1 | أ 2 | ب 1 | B2 |
1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | اتصل بنا بحرية | ||||||||||||||||
80 | |||||||||||||||||
100 | |||||||||||||||||
125 | |||||||||||||||||
150 | |||||||||||||||||
200 |
طلب
يستخدم الصمام الكروي بشكل أساسي في خط الأنابيب لقطع وتوزيع وتغيير اتجاه تدفق الوسيط.
ميزة
1. يقلل محمل الدفع من عزم الاحتكاك لساق الصمام ، مما يجعل ساق الصمام سلسًا ومرنًا للتشغيل على المدى الطويل.
2. وظيفة مقاومة الكهرباء الساكنة: يتم ترتيب زنبرك بين الكرة وجذع الصمام وجسم الصمام ، ويمكن اشتقاق الكهرباء الساكنة المتولدة أثناء عملية التبديل.
3. نظرًا لأن مادة مثل polytetrafluoroethylene لها خاصية تشحيم ذاتي جيدة وفقدان الاحتكاك مع الكرة صغير ، فإن عمر خدمة الصمام الكروي الهوائي طويل.
اختيار النموذج
2 قطعة منفذ كامل صمام الكرة العائمة
معيار | ANSI | غيغابايت | JIS | DIN |
ضغط | 150 رطل / 300 رطل | PN25 / PN40 | 10 ك / 20 ألف | PN16 / PN25 / PN40 |
ماتريال | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
نموذج | 1) نموذج منصة عالية 2) التعامل مع النموذج |
اتصل شخص: Miss. jin
الهاتف :: 13858894811
الفاكس: 86-577-86890889
