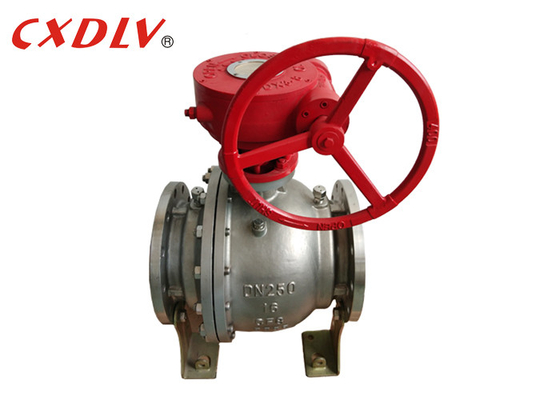

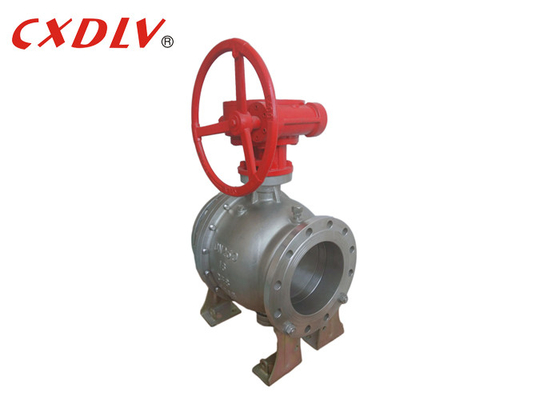

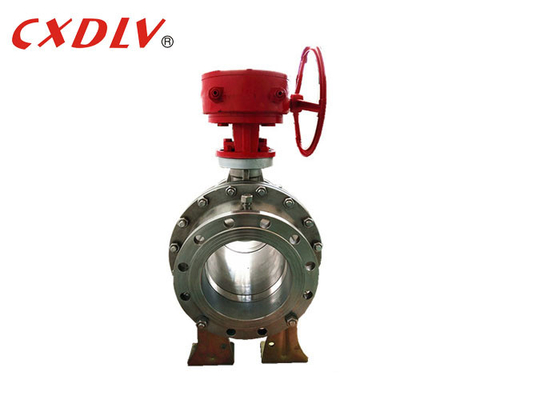

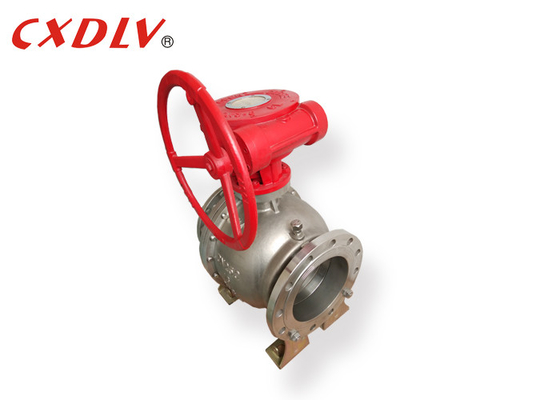

شفة نهاية مرتكز الدوران شنت الكرة صمام المصبوب الصلب PN16 DN150 DN200

صمام الكرة مرتكز الدوران مع نهايات شفة

تحديد

• متوفر بأحجام DN150 - DN400
• متوفر في PN16
• تدفق فائق مع تصميم كروي فريد من نوعه
• ميناء كامل
• متوفر مع تشغيل هوائي أو كهربائي أو تروس أو رافعة
• الصناعات: النفط والغاز ، البحرية ، التكرير ، الطاقة الحرارية الأرضية ، الطاقة ، الكيماويات ، اللب والورق ، المبردة ، التعدين / الصلب
• تم التصنيع وفقًا لنظام الجودة ISO 9001 المعتمد

ملخص

الصمام الكروي مرتكز الدوران هو شكل من أشكال الصمام الرباعي الذي يستخدم كرة مجوفة ومثقبة وثابتة / مدعومة للتحكم في التدفق من خلاله.

يعني الصمام المثبت على مرتكز الدوران أن الكرة مقيدة بالمحامل ويُسمح لها بالدوران فقط ، ويجب دعم غالبية الحمل الهيدروليكي بواسطة قيود النظام ، مما يؤدي إلى انخفاض ضغط المحمل وعدم إجهاد العمود.يدفع ضغط الخط المقعد العلوي مقابل الكرة الثابتة بحيث يفرض ضغط الخط مقعد المنبع على الكرة لإغلاقها.

يمتص التثبيت الميكانيكي للكرة الدفع من ضغط الخط ، مما يمنع الاحتكاك الزائد بين الكرة والمقاعد ، لذلك حتى عند ضغط التشغيل الكامل ، يظل عزم التشغيل منخفضًا.يكون هذا مفيدًا بشكل خاص عند تشغيل الصمام الكروي لأنه يقلل من حجم المشغل وبالتالي التكاليف الإجمالية لحزمة تشغيل الصمام.

ميزة

تصميم كرة مرتكز الدوران هو عزم التشغيل المنخفض ، وسهولة التشغيل ، وتقليل تآكل المقعد (يمنع عزل الجذع / الكرة التحميل الجانبي وتآكل المقاعد السفلية لتحسين الأداء وعمر الخدمة) ، وأداء منع التسرب الفائق عند الضغط المرتفع والمنخفض (آلية زنبركية منفصلة ويستخدم ضغط خط المنبع كختم ضد الكرة الثابتة للضغط المنخفض وتطبيقات الضغط العالي م).

مرتكز الدوران متاح لجميع الأحجام ولجميع فئات الضغط ولكنها غير مناسبة لأغراض الاختناق.

طلب

الصمام الكروي مرتكز الدوران هو نوع من الصمامات المزدوجة الكتلة والنزيف (DDB) ، بينما يغلق الصمام الكروي العائم الجانب السفلي فقط ، ويمكن للصمام الكروي مرتكز الدوران أن يسد وسائط المنبع والمصب.وعندما يكون الضغط في التجويف الأوسط أكبر من قوة زنبرك المقعد ، سيتم دفع المقعد للفتح لتحرير الضغط داخل الحجرة لضمان السلامة.

لماذا تختار Xidelong؟

التخصص:
نحن متخصصون في تصنيع الصمام الكروي ، صمام الفراشة ، صمام البوابة ، صمام الكرة الأرضية ، فحص الصمام ، زجاج الرؤية ، ملحقات الصمام ...
ميزة:
1.السعر: نظرًا لأننا التصنيع الاحترافي في الصمامات والملحقات ، فإننا نضمن أن السعر المعروض يجب أن يكون تنافسيًا للغاية مقارنة بالآخرين.
2. فحص المواد الخام: جميع المواد اختبار جودة عالية ، والاحتفاظ بها في المستودع.
3. العمال: تدريب جميع العمال 3 أشهر ، والعمال المهرة على خط الإنتاج.

طلب عينة:
سوف نفرض رسومًا صريحة فقط على العملاء المخلصين بشكل عام ، وبالنسبة للعملاء الجدد ، سنقوم بتحصيل 50٪ من تكلفة الوحدات والرسوم السريعة في الغالب.

موعد التسليم:
عادة ما نأخذ 20 يومًا للطلبات الرسمية بعد استلام الدفعة المسبقة ، وستكون أوامر العينة جاهزة في غضون 7 أيام.

رقابة جودة:
لقد حصلنا على نظام جودة صارم وكامل لضمان أن كل منتج سوف يلبي متطلبات الجودة حسب العملاء ، ومراقبة الجودة الواردة ، ومراقبة الجودة النهائية ، ومراقبة الجودة الخارجية.وفي الوقت نفسه ، سيتم فحص جميع المنتجات بدقة قبل التسليم. "الجودة أولاً ، الخدمة أولاً" التي نتابعها طوال الوقت.

فترة الضمان:
18 شهرًا من تاريخ توقيع العقد أو PI.الدعم الفني مدى الحياة.
(في حالة تناقض البضائع مع الطلب والرسومات ، يقوم العملاء بإصدار تقرير الاسترداد فيما يتعلق بالبضائع المعيبة وإرفاق مستندات الصور. يجب على العملاء النظر إما في إجراء تسليم إضافي لاستبدال البضائع المعيبة ، حيث يتم تغطية جميع النفقات من قبل شركتنا. أو يقرر العملاء أنه يجب علينا تعويض مصاريف البضائع المعيبة. سيغطي هذا التعويض جميع تكاليف النقل وتكاليف الرسوم الجمركية وكمية البضائع المدفوعة.)

شروط وأحكام الدفع:
1. شروط TT: الدفعة ستكون 30٪ من الدفع المسبق عن طريق التحويل المصرفي المباشر (T / T) ، وتبقى 70٪ قبل الشحن أو نسخة BL التي نرسلها عبر الفاكس أو البريد الإلكتروني.
2. L / C Terms: الدفع عن طريق L / C في الأفق وغير مقيد.(يجب أن يسمح خطاب الاعتماد لمدة 30 يومًا على الأقل من تاريخ الشحن لتقديم المستندات للتفاوض ، ويجب أن تكون جميع البنود في خطاب الاعتماد واضحة وموجزة ومقبولة. لا تسمح ببنود خاصة وشروط وأحكام.)

سعر تنافسى:
نحن نقدم أسعار تنافسية ونوعية جيدة وأفضل خدمة للوصول إلى هدف الفوز.

التخصيص:
حسب الطلب مقبول.
