تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة الجسم: | SS316 / SS304 / WCB | مقاس: | DN15-200 |
|---|---|---|---|
| معيار: | ANSI ، ASME ، API ، DIN ، JIS ، BS ، GB | اتصال: | نهاية شفة |
| شهادة: | م | ||
| تسليط الضوء: | صمام الكرة شفة المحرك الهوائي,صمام الكرة شفة Dn80,صمام الكرة شفة مزدوج التمثيل |
||
تحديد

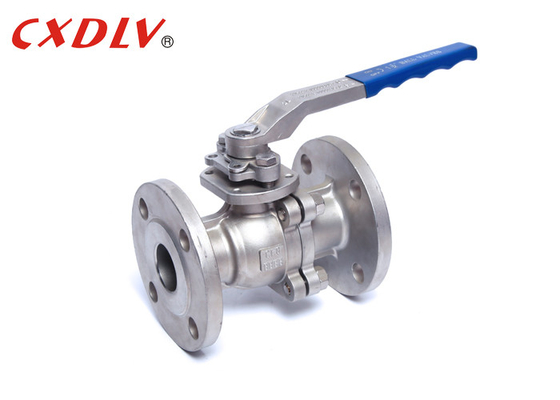

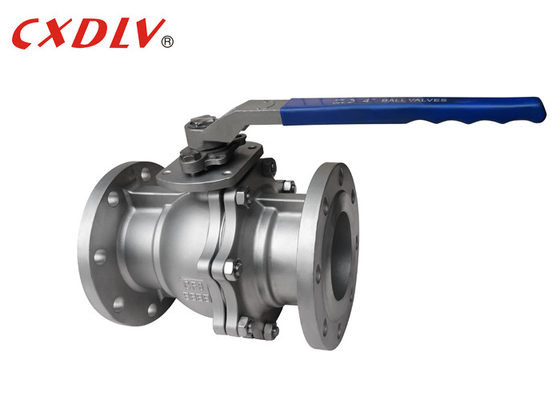

صمام الكرة ذو المنصة العالية
المعايير المعمول بها:
- التصميم والتصنيع: GB12237-89
- التوصيل: JB / T79
- اختبار مقاومة الحريق: API607 4th 1993
- الاختبار والفحص: GB / T13927-1992
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- غب PN16 PN25 PN40
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
الصمام الكروي ، يتم تحريك عضو الفتح والإغلاق (الكرة) بواسطة ساق الصمام ويدور حول محور الصمام الكروي.يمكن استخدامه أيضًا لتنظيم السوائل والتحكم فيها.لا يمكن للصمام الكروي متعدد الاتجاهات فقط التحكم بمرونة في تحويل اتجاه التقاء ، والانقسام ، والتدفق للوسيط ، ولكن يمكنه أيضًا إغلاق أي قناة وتوصيل القناتين الأخريين.
| PN (الأم) | DN | إل | φE | φ ب | φ ج | تي | F | لا | ح | H1 | دبليو | م | ص | أ 1 | أ 2 | ب 1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | اتصل بنا بحرية | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
طلب
تستخدم الصمامات الكروية على نطاق واسع في تكرير البترول ، وخطوط الأنابيب لمسافات طويلة ، والمواد الكيميائية ، والورق ، والأدوية ، والحفاظ على المياه ، والطاقة الكهربائية ، والبلديات ، والصلب وغيرها من الصناعات.
ميزة
1. مقاومة السوائل الصغيرة: الصمام الكروي الهوائي هو أصغر مقاومة للسوائل في جميع تصنيفات الصمامات ، حتى الصمام الكروي ذو القطر المنخفض ، ومقاومة السوائل صغيرة جدًا.
2. الختم الجذعي موثوق به: نظرًا لأن ساق الصمام يدور فقط ولا يتحرك لأعلى ولأسفل ، فإن ختم التعبئة لساق الصمام ليس من السهل كسره ، وتزداد قدرة الختم مع زيادة الضغط المتوسط.
3. أداء الختم لمقعد الصمام جيد: حلقة الختم المصنوعة من مادة مرنة مثل PTFE سهلة الغلق ، وتزداد قدرة إحكام إغلاق الصمام للصمام الكروي الهوائي مع زيادة الضغط المتوسط.
اختيار النموذج
صمام الكرة ذات الضغط العالي
| معيار | ANSI | غيغابايت | JIS | DIN |
| ضغط | 150 رطل / 300 رطل | PN16 / PN25 | 10 ك / 20 ألف | PN16 / PN25 / PN40 |
| ماتريال | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع النموذج | |||
