DIN PN16 WCB صمام كروي ذو حواف 2 قطعة من الفولاذ المقاوم للصدأ
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | Q41F |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1 |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي المناسبة وفقًا لهيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T / T ، ويسترن يونيون ، L / C ، D / A ، D / P ، MoneyGram ، PayPal |
| القدرة على العرض: | 500 جهاز كمبيوتر شخصى / الاثنين |
|
معلومات تفصيلية |
|||
| شهادة ISO9001: 2008 م: | ISO9001: 2008 م | معيار: | ANSI ، ASME ، API ، DIN ، JIS ، BS ، GB |
|---|---|---|---|
| اتصال: | شفة | مقاس: | DN15 ~ DN200 |
| واسطة: | زيت الماء والغاز | ||
| إبراز: | صمام كروي ذو حواف WCB,صمام كروي ذو حواف DIN PN16,صمام كروي ذو حواف 2 قطعة |
||
منتوج وصف

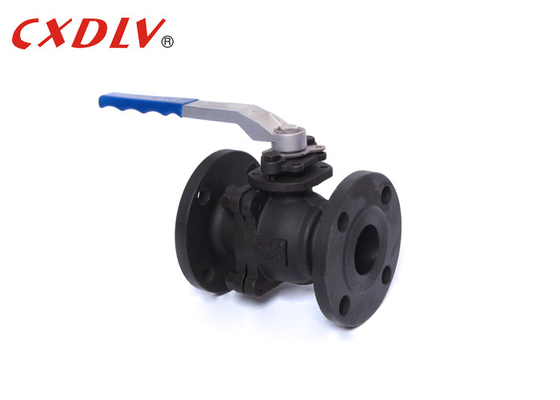

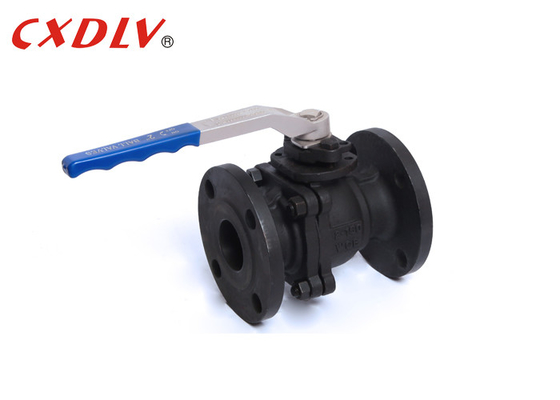

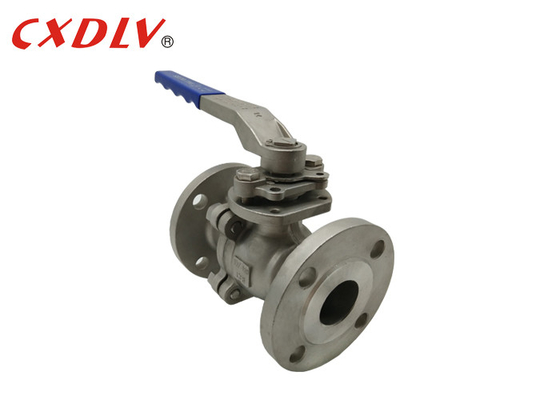

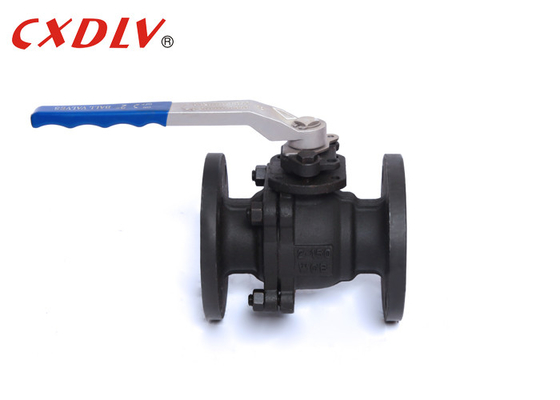

PN16 2PC الفولاذ المقاوم للصدأ WCB صمام كروي ذو حواف
تحديد
صمام الكرة ذو المنصة العالية
المعايير المعمول بها:
- التصميم والتصنيع: GB12237-89
- التوصيل: JB / T79
- اختبار مقاومة الحريق: API607 4th 1993
- الاختبار والفحص: GB / T13927-1992
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- غب PN16 PN25 PN40
نطاق درجة حرارة:
- -20 درجة مئوية ~ 185 درجة مئوية
الصمام الكروي ، يتم تحريك عضو الفتح والإغلاق (الكرة) بواسطة ساق الصمام ويدور حول محور الصمام الكروي.يمكن استخدامه أيضًا لتنظيم السوائل والتحكم فيها.لا يمكن للصمام الكروي متعدد الاتجاهات فقط التحكم بمرونة في تحويل اتجاه التقاء ، والانقسام ، والتدفق للوسيط ، ولكن يمكنه أيضًا إغلاق أي قناة وتوصيل القناتين الأخريين.
| PN (الأم) | DN | إل | φE | φ ب | φ ج | تي | F | لا | ح | H1 | دبليو | م | ص | أ 1 | أ 2 | ب 1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | اتصل بنا بحرية | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
طلب
تستخدم الصمامات الكروية على نطاق واسع في تكرير البترول ، وخطوط الأنابيب لمسافات طويلة ، والمواد الكيميائية ، والورق ، والأدوية ، والحفاظ على المياه ، والطاقة الكهربائية ، والبلديات ، والصلب وغيرها من الصناعات.
ميزة
1. مقاومة السوائل الصغيرة: الصمام الكروي الهوائي هو أصغر مقاومة للسوائل في جميع تصنيفات الصمامات ، حتى الصمام الكروي ذو القطر المنخفض ، ومقاومة السوائل صغيرة جدًا.
2. الختم الجذعي موثوق به: نظرًا لأن ساق الصمام يدور فقط ولا يتحرك لأعلى ولأسفل ، فإن ختم التعبئة لساق الصمام ليس من السهل كسره ، وتزداد قدرة الختم مع زيادة الضغط المتوسط.
3. أداء الختم لمقعد الصمام جيد: حلقة الختم المصنوعة من مادة مرنة مثل PTFE سهلة الغلق ، وتزداد قدرة إحكام إغلاق الصمام للصمام الكروي الهوائي مع زيادة الضغط المتوسط.
اختيار النموذج
صمام الكرة ذات الضغط العالي
| معيار | ANSI | غيغابايت | JIS | DIN |
| ضغط | 150 رطل / 300 رطل | PN16 / PN25 | 10 ك / 20 ألف | PN16 / PN25 / PN40 |
| ماتريال | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| نموذج | 1) نموذج منصة عالية 2) التعامل مع النموذج | |||
