تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة الجسم: | SS316 / SS304 / WCB | شهادة: | ISO9001: 2008 م |
|---|---|---|---|
| واسطة: | زيت الماء والغاز | الاتصال: | نهاية شفة |

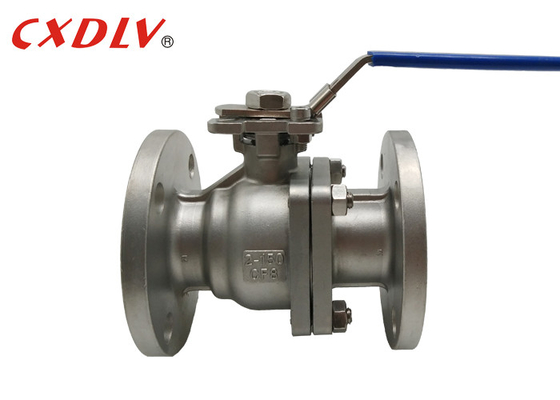

| تسليط الضوء: | شفة نهاية صمام كروي من الفولاذ المقاوم للصدأ,صمام كروي نهاية شفة 150LB,صمام كروي شفة مع وسادة تركيب |
||
| ضوء عالي |
صمام كرة cf8m,صمام كرة من الفولاذ المقاوم للصدأ 1صمام الكرة من الفولاذ المقاوم للصدأ 50LB مع علبة تركيب |
||
|---|---|---|---|
المواصفات
صمام الكرة
المعايير المعمول بها:
- التصميم والتصنيع: ASME B16. 34 ، API608
- الاتصال: JIS B2212 ~ B213
- الاختبار والتفتيش: JIS B2003 ، API6D
- البعد وجها لوجه: JIS B2002
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- جيس 10K 20K
نطاق الحرارة:
- - 20 °C ~ 185 °C
صمام الكرة منصة عالية JIS تعتمد رخصة التصميم اليابانية القياسية، وتعتمد اللحاء القياسية اليابانية، وطول هيكل القياسية اليابانية، ومعايير المواد القياسية اليابانية،ومنتج JIS الياباني القياسي الوطني المركب.
يمكن تثبيت هيكل صمام كرة منصة عالية JIS وتثبيته من قبل أي مصنع. بعد التثبيت ، يمكن ضبط الختم.هذا التعديل لا يحتاج إلى تفكيك جهاز التشغيل، والذي يحمي بفعالية أداء الختم.
| الضغط | الحجم | φD | (ل) | φE | φB | φC | T | f | N-φh | هـ | H1 | W | م | (ب) | A1 | A2 | B1 | B2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | اتصل بنا بحرية | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
التطبيق
مناسبة لوسائط العمل العامة مثل الماء، المذيب، الحمض والغاز الطبيعي، ولكن أيضا مناسبة لوسائط مع ظروف عمل قاسية، مثل الأكسجين، بيروكسيد الهيدروجين، الميثان والإيثيلين،التي تستخدم على نطاق واسع في مختلف الصناعات.
قوة صمام الكرة
1تقنية صب السيراميك المتقدمة، بنية معقولة ومظهر جميل.
2. مقعد الصمام يتبنى هيكل الختم المرن ، والذي يوفر العمل ، والوزن الخفيف وأداء الختم الجيد.
3يعتمد جذع الصمام على هيكل تحميل أسفل مغلق عكسياً ، ولا يطير جذع الصمام بسبب الضغط الداخلي ، مما يضمن السلامة.
اختيار الطراز
2PC صمام الكرة العائم بالكامل
| المعيار | ANSI | GB | الـ JIS | DIN |
| الضغط | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| المواد | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| النموذج | 1) نموذج المنصة العالية 2) نموذج المقبض |
|||
