تفاصيل المنتج:
شروط الدفع والشحن:
|
| مادة الكرة: | CF8/CF8M/WCB/CF3/CF8M | المعيار: | أنسي، أسم، أبي، دين، جيس، غيغابايت |
|---|---|---|---|
| تسليط الضوء: | صمام كرة من فولاذ الكربون 2Way,صمام الكرة WCB,صمام الكرة من الفولاذ الكربوني,WCB Flange Ball Valve,Flange Carbon Steel Ball Valve |
||
المواصفات

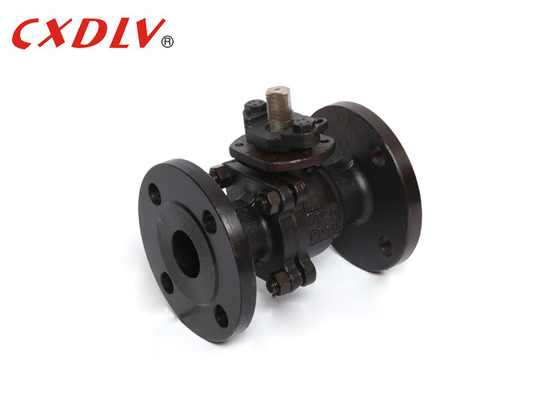

صمام الكرة العائم
المعايير المعمول بها:
- التصميم والتصنيع: DIN 3357/1,2EN12516-1
- الاتصال:DIN2542~DIN2545، EN1092
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والتفتيش: DIN3230/3، EN12266
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- DIN PN10 PN16 PN25 PN40
نطاق الحرارة:
- 20 °C ~ 185 °C
| PN ((Mpa) | DN | (ل) | φE | φB | φC | T | f | N-φh | هـ | H1 | W | م | (ب) | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
| 80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
| 100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | لا | 11 | لا | 102 | |
| 125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | لا | 125 | لا | |
| 150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | لا | 125 | 140 | |
| 200 | 400 | 340 | 295 | 268 | 24 | 3 | 12 - 22 | 253 | - | 1100 | 27 | 27 | 14 | لا | 125 | 140 |
التطبيق
* يمكن تطبيق مجموعة واسعة من التطبيقات، من صغيرة إلى بضعة مليمترات في القطر، أمتار كبيرة، من فراغ عالية إلى ضغط عال.
* تم استخدام صمامات الكرات على نطاق واسع في النفط، والكيمياء، وتوليد الطاقة، والورق، والطاقة الذرية، والطيران، والصواريخ وغيرها من الإدارات، فضلا عن حياة الناس اليومية.
ميزة صمام الكرة
1. يقلل محمل الدفع من عزم الاحتكاك في جذع الصمام ، مما يجعل جذع الصمام سلسًا ومرنًا للعمل طويل الأجل.
2أداء مضاد للستاتيكية: يتم ترتيب ربيع بين الكرة ، جذع الصمام وجسم الصمام ، ويمكن استنتاج الكهرباء الثابتة المولدة من عملية التبديل.
3وبما أن المواد مثل البوليتيترافلوورو إيثيلين لديها خصائص التشحيم الذاتي الجيدة وفقدان الاحتكاك مع الجسم الكروي صغير ، فإن عمر خدمة صمام الكرة الهوائي طويل.
4المقاومة السائلة صغيرة، والصمام الكروي الهوائي هو واحد مع أصغر مقاومة السائل بين جميع أنواع الصمامات.
5. سد الصمام موثوق به. لأن سد الصمام يقوم فقط بنفس الحركة التي تقوم بها حركة الرفع، سد التعبئة من سد الصمام ليس من السهل أن تتلف،والقدرة على الختم تزداد مع زيادة ضغط الوسط.
6أداء الختم العظيم. المقعد مصنوع من مادة مرنة مثل PTFEوالقدرة على ختم الصمام من صمام الكرة الهوائية يزداد مع زيادة الضغط المتوسط.
اختيار الطراز
صمام الكرة العائم ذو منفذ كامل DIN 2PC
| المعيار | ANSI | GB | الـ JIS | DIN |
| الضغط | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| المواد | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| النموذج | 1) نموذج المنصة العالية 2) نموذج المقبض | |||
