صمام الكرة من الفولاذ المقاوم للصدأ مع تركيب الدرج للقلب التشغيلي المنخفض

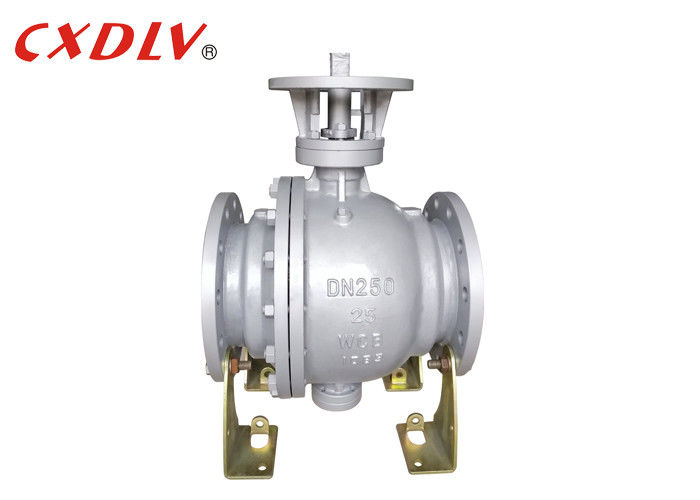

صمام الكرة من الفولاذ الكربوني WCB Trunnion مع نهايات الشريط

المواصفات

• متوفرة في الأحجام DN150 - DN400
• متوفرة في PN16
• التدفق المتفوق مع تصميم كرة محددة فريدة من نوعها
• الميناء الكامل

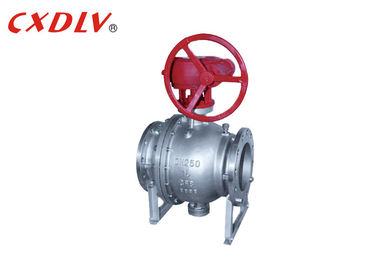

• متوفرة مع التشغيل النيوماتيكي أو الكهربائي أو العجلات أو الرافعة
• الصناعات: النفط والغاز، البحرية، التكرير، الحرارة الأرضية، الطاقة، الكيماويات، الخيوط والورق، الكريوجينيك، التعدين / الصلب
• تصنيعها بموجب نظام جودة معتمد ISO 9001

نظرة عامة

صمام الكرة trunnion هو شكل من أشكال صمام ربع الدوران الذي يستخدم كرة مجوفة ومثقوبة ومثبتة / مدعومة للسيطرة على التدفق من خلاله.

الصمام المثبت على الدرج يعني أن الكرة مقيدة بواسطة المحامل ولا يسمح لها إلا بالدوران ، معظم الحمل الهيدروليكي الذي يجب أن يدعمه قيود النظام ،مما يؤدي إلى انخفاض ضغط المحامل وعدم وجود تعب في العمودالضغط على الخط يدفع المقعد العلوي ضد الكرة الثابتة بحيث الضغط على الخط يجبر المقعد العلوي على الكرة لجعله يختم.

الارتكاز الميكانيكي للكرة يمتص الدفع من ضغط الخط، مما يمنع الاحتكاك الزائد بين الكرة والمقاعد،حتى في ضغط العمل القياسي الكامل، بقيت عزم الدوران التشغيلي منخفضةهذا مفيد بشكل خاص عندما يتم تشغيل صمام الكرة لأنه يقلل من حجم جهاز التشغيل وبالتالي من التكاليف الإجمالية لحزمة تشغيل الصمام.

الميزة

تصميم كرة الدرج هو عزم تشغيل أقل، سهولة التشغيل،الحد من ارتداء المقعد (عزل الجذع / الكرة يمنع الحمل الجانبي والارتداء من المقاعد أسفل التيار لتحسين الأداء وعمر الخدمة), superior sealing performance at both high and low pressure (a separate spring mechanism and upstream line pressure is used as the sealing against the stationary ball for low pressure and high pressure m applications).

تتوفر القضبان لجميع الأحجام ولجميع فئات الضغط ولكنها ليست مناسبة لأغراض التخنق.

التطبيق

صمام الكرة trunnion هو نوع من صمام double-block-and-bleed (DDB) ، في حين أن صمام الكرة العائم يغلق الجانب السفلي فقط.صمام الكرة trunnion يمكن أن تحجب كل من وسائل الإعلام فوق و أسفل التياروعندما يكون الضغط في التجويف الأوسط أكبر من قوة ربيع المقعد، سيتم دفع المقعد لفتح لتحرير الضغط داخل الغرفة لضمان السلامة.

لماذا اخترت (زيدلونغ) ؟

التخصص:
نحن متخصصون في تصنيع صمام الكرة ، صمام الفراشة ، صمام البوابة ، صمام الكرة ، صمام التحقق ، زجاج الرؤية ، ملحقات الصمام...
الميزة:
1السعر: ونحن المهنية في تصنيع الصمامات والاكسسوارات، ونحن نضمن أن السعر المعروض يجب أن تكون تنافسية جدا مقارنة مع الآخرين.
2فحص المواد الخام: جميع المواد تختبر جودة عالية، وتحتفظ في المستودع.
3العمال: جميع العمال يتدربون لمدة 3 أشهر ، العمال المهرة في خط الإنتاج.

طلب العينة:
سوف نفرض رسوم سريعة فقط للعملاء المخلصين بشكل عام، وبالنسبة للعملاء الجدد سوف نفرض 50% من تكلفة الوحدة والرسوم السريعة في الغالب.

وقت التسليم:
عادةً ما نأخذ 20 يوماً للطلبات الرسمية بعد تلقي الدفع المسبق، وطلبات العينات ستكون جاهزة خلال 7 أيام.

مراقبة الجودة:
لدينا نظام جودة صارم جداً وكامل لضمان أن كل منتج سوف يلبي متطلبات الجودة حسب العملاء، مراقبة الجودة الداخلية، مراقبة الجودة النهائية، مراقبة الجودة الخارجة.في هذه الأثناءكل المنتجات سيتم فحصها بدقة قبل التسليم

فترة الضمان:
18 شهراً من تاريخ توقيع العقد أو الدعم التقني طوال الحياة
(في حالة عدم توافق البضائع مع الطلب والرسومات ، يصدر العميل تقرير الشكوى بشأن البضائع المعيبة ويربط وثائق الصور.يجب على العملاء النظر إما في إجراء تسليم إضافي لاستبدال البضائع المعيبة، جميع النفقات يتم تغطيتها من قبل شركتنا. أو العملاء يجب أن تقرر أننا يجب تعويض النفقات عن البضائع المعيبة. هذه التعويضات سوف تغطي جميع تكاليف النقل،مبلغ البضائع المدفوعة)

شروط الدفع:
1شروط التسليم: سيتم دفع 30% من الدفع المسبق عن طريق التحويل المصرفي المباشر (T / T) ، والباقي 70% قبل الشحن أو نسخة من BL ترسل من قبلنا عن طريق الفاكس أو البريد الإلكتروني.
2. شروط L/C: الدفع بواسطة L/C عند الرؤية وغير مقيد. (يجب أن يسمح L/C بأقل من 30 يومًا من تاريخ الشحن من تقديم الوثائق للتفاوض، يجب أن تكون جميع البنود داخل L/C واضحة،موجزة ومقبولةلا تسمح بنصوص أو شروط خاصة)

سعر تنافسي:
نحن نقدم سعر تنافسي، جودة جيدة وأفضل خدمة للوصول إلى هدف الفوز.

التخصيص:
مصنوعة حسب الطلب مقبولة
