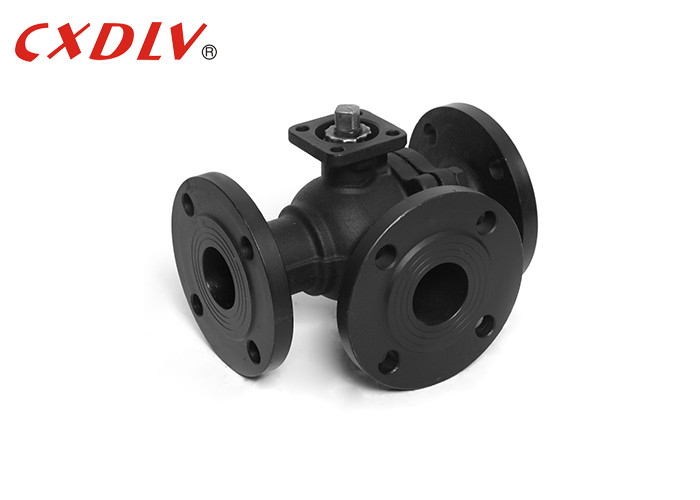

صمام الكرة ذو الشبكة الثلاثية PN16 الصلب المصبوب مع ISO5211 TOP
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | Q44F/Q45F |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1ص |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي المناسبة وفقًا لهيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، MoneyGram |
| القدرة على العرض: | 500 جهاز كمبيوتر شخصى / الاثنين |
|
معلومات تفصيلية |
|||
| مادة الجسم: | CF8,CF8M,WCB,CF3,CF3M | مادة الكرة: | CF8، CF8M |
|---|---|---|---|
| مادة المقعد: | PTFE | نموذج المنفذ: | منفذ L، منفذ T |
| المعيار: | جيجابايت/ANSI/JIS | رقم النموذج: | Q44F-16P، Q45F-16C |
| إبراز: | صمام الكرة ISO5211 TOP,صمام الكرة ذو الشبكة الثلاثية,صمام كرة فولاذ صب PN16,3 Way Flanged Ball Valve,PN16 Casting Steel Ball Valve |
||
منتوج وصف
صمام الكرة ذو الشبكة الثلاثية PN16 الصلب المصبوب مع ISO5211 TOP
المواصفات
صمام الكرة العائم
المعايير المعمول بها:
- التصميم والتصنيع:GB12237-89
- الاتصال: جي بي / T79
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والتفتيش:GB/T13927-1992
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- PN16 PN25 PN40
نطاق الحرارة:
- -20°C~185°C
صمام كرة ثلاثي الاتجاهتتوفر في إصدارات T و L. يسمح النوع T لثلاث أنابيب متعامدة بالتواصل مع بعضها البعض وقطع القناة الثالثة للعمل كجزء ودمج.
نوع صمام الكرة ثلاثي الاتجاه L يمكن أن يربط فقط اثنين من الأنابيب التي هي متعامدة مع بعضها البعض، ولا يمكن أن تبقي الأنبوب الثالث متصلة ببعضها البعض في نفس الوقت، فقط لتوزيع.يستخدم لقطع كل من المدخلات من منفذ واحد أو أنها يمكن أن تربط واحدة من مدخلين إلى منفذ واحد.يمكن تصميم أنواع أخرى من صمامات 3 منافذ لمخططات ومواقف أخرى ممكنة لتوجيه التدفق.
| الضغط | الحجم | (ل) | L1 | د | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
التطبيق
يستخدم الصمام بشكل رئيسي في إمدادات المياه المدورة الصناعية والصرف الصحي ، إمدادات المياه الحضرية والصرف الصحي ، المباني العالية والفنادق من منفذ المياه الضغطية للمضخة ،يستخدم لقطع الماء والقضاء على مطرقة المياه المدمرةتم تصميمها مع مراعاة كاملة لمتطلبات البيئة ، لا يوجد اهتزاز ، لا يوجد ضوضاء ، التشغيل السلسسكنية هادئة ولها وظائف توفير الطاقة.
لماذا اخترتنا؟
1المقاومة السائلة منخفضة و معامل المقاومة يساوي طول الأنابيب
2الهيكل بسيط، صغير الحجم وخفيف الوزن.
3. إنها مضغوطة وموثوقة ، ولديها خصائص ختم جيدة. كما تم استخدامها على نطاق واسع في أنظمة الفراغ.
4العملية مريحة، والفتح والإغلاق سريع، والدوران هو 90 درجة من الافتتاح الكامل إلى الإغلاق الكامل، وهو مريح للسيطرة عن بعد.
5الصيانة مريحة، صمام الكرة له بنية بسيطة، وحلقة الختم هو عموما متحركة، وتفكيك واستبدال مريحة نسبيا.
6عندما تكون مفتوحة بالكامل أو مغلقة بالكامل ، يتم عزل سطح الختم من الكرة ومقعد الصمام من الوسط ، ولا يسبب الوسط تآكل سطح الختم من الصمام.
7يمكن تطبيق مجموعة واسعة من التطبيقات، من صغيرة إلى بضعة مليمترات، حتى بضعة أمتار، من الفراغ العالي إلى الضغط العالي.
