تفاصيل المنتج:
شروط الدفع والشحن:
|
| الهيكل: | 2٪ | نوع الصمام: | يطفو على السطح |
|---|---|---|---|
| الضغط: | PN16/PN25/PN40 | الحجم: | DN15 ~ DN200 |
| متوسطة: | زيت الماء والغاز | المعيار: | أنسي/جيس/دين |

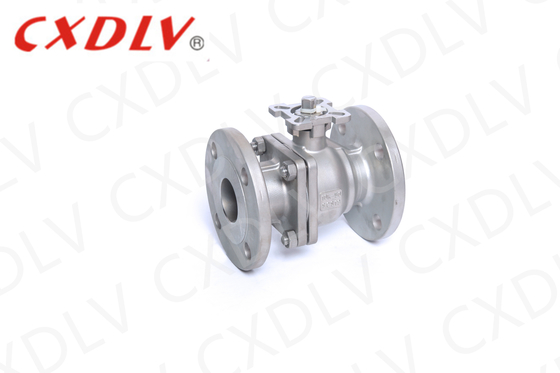

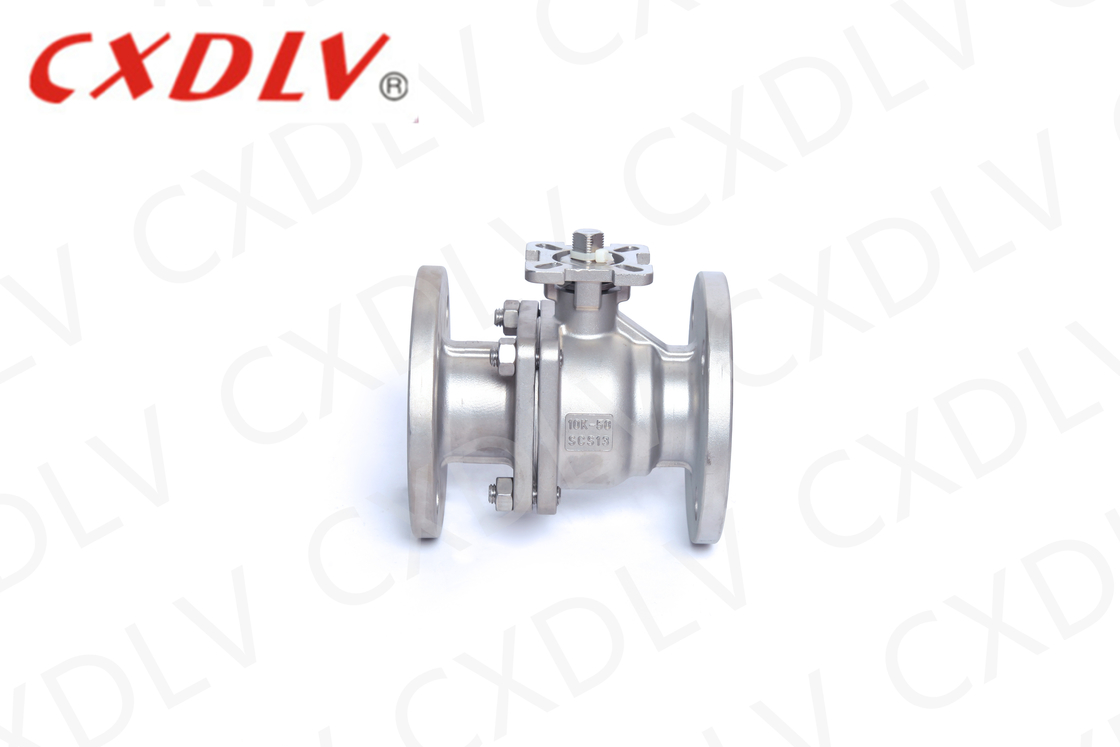

جهاز التشغيل الكهربائي المثبت مباشرة SS صمام الكرة نوع اللفاف الحجم الاسمي DN50 ~ DN200
المواصفات
صمام الكرة
المعايير المعمول بها:
- التصميم والتصنيع:GB12237-89
- الاتصال: جي بي / T79
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والتفتيش:GB/T13927-1992
نطاق الحجم:
- DN15 ~ DN200
تصنيف الضغط:
- GB PN16 PN25 PN40
نطاق الحرارة:
- -20°C~185°C
صمام الكرة ، يتم تشغيل العنصر الافتتاحي والإغلاقي (الكرة) بواسطة جذع الصمام ويتناوب حول محور صمام الكرة. يمكن استخدامه أيضًا لتنظيم السائل والتحكم فيه.صمام الكرة V الصلبة لديها قوة قشر قوية بين النواة على شكل V والمقعد المعدني من سبيكة الكربيد الصلبةإنه مناسب بشكل خاص للجسيمات الصلبة الصغيرة التي تحتوي على الألياف الخ.وتغيير اتجاه تدفق الوسيط، ولكن أيضا يمكن أن تغلق أي قناة وربط القناتين الأخريين.
| PN ((Mpa) | DN | (ل) | φE | φB | φC | T | f | N-φh | هـ | H1 | W | م | (ب) | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | اتصل بنا بحرية | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
التطبيق
يتم استخدام صمام الكرة بشكل رئيسي في خط الأنابيب لقطع وتوزيع وتغيير اتجاه تدفق الوسط.
الميزة
1. يقلل محمل الدفع من عزم الاحتكاك في جذع الصمام ، مما يجعل جذع الصمام سلسًا ومرنًا للعمل طويل الأجل.
2وظيفة مضادة للستاتيكية: يتم ترتيب ربيع بين الكرة ، جذع الصمام وجسم الصمام ، ويمكن استنتاج الكهرباء الثابتة المولدة أثناء عملية التبديل.
3نظراً لأن المواد مثل البوليتيترافلوورو إيثيلين لديها خصائص جيدة للتشحيم الذاتي وخسارة الاحتكاك مع الكرة صغيرة ، فإن عمر خدمة صمام الكرة الهوائي طويل.
اختيار الطراز
2PC صمام الكرة العائم بالكامل
| المعيار | ANSI | GB | الـ JIS | DIN |
| الضغط | 150LB/300LB | PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| المواد | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| النموذج | 1) نموذج المنصة العالية 2) نموذج المقبض | |||
