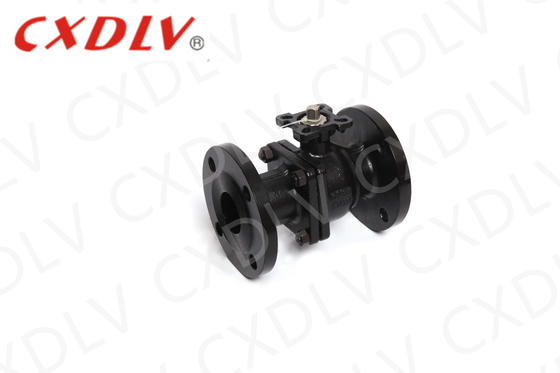

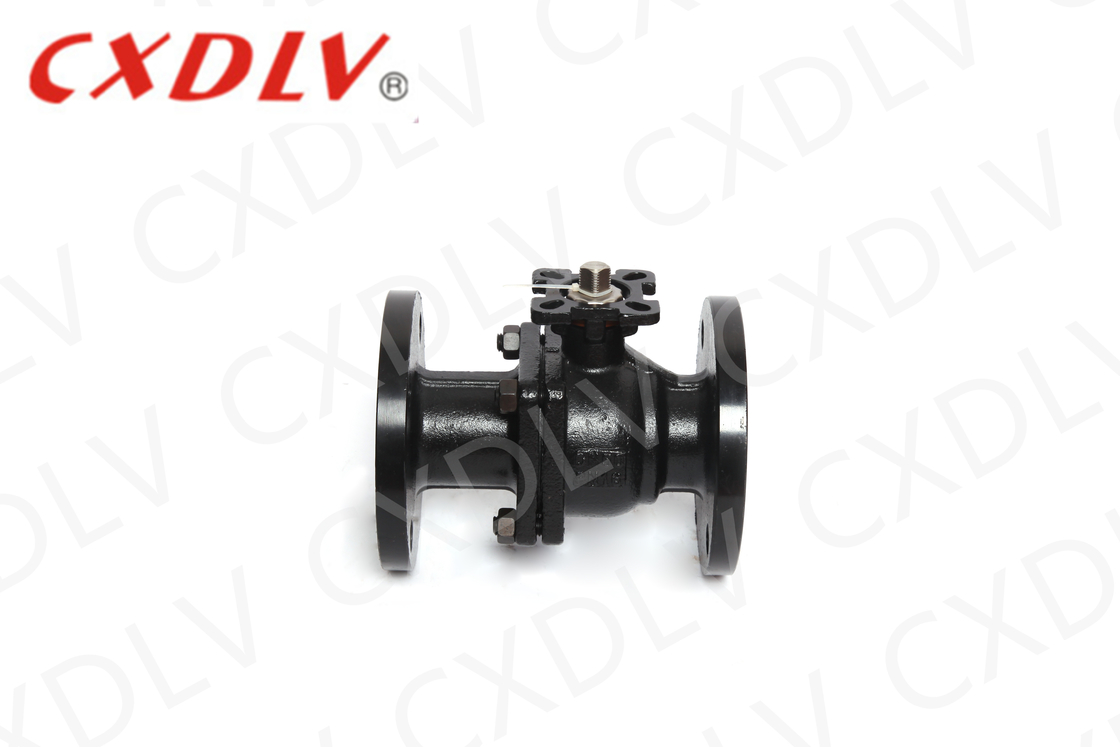

صمام كروي WCB ذو حواف متين لوسائط ودرجات حرارة مختلفة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE&ISO |
| رقم الموديل: | Q41F |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1ص |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات الخشب الرقائقي المناسبة وفقًا لهيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T / T ، باي بال ، ويسترن يونيون ، D / A ، L / C ، D / P ، MoneyGram |
| القدرة على العرض: | 500 جهاز كمبيوتر شخصى / الاثنين |
|
معلومات تفصيلية |
|||
| المواد: | فولاذ الكربون | مقعد: | PTFE |
|---|---|---|---|
| اتصال: | شفة مزدوجة | الهيكل: | الكرة العائمة |
| الضغط: | 150 رطل | تقنية المعالجة: | التمثيل |
| إبراز: | صمام كروي WCB متين,صمام كروي لوسائط مختلفة,صمام كروي ذو حواف لدرجات حرارة مختلفة,Various Media Ball Valve,Various Temperatures Flanged Ball Valve |
||
منتوج وصف
2PC WCB صمام الكرة العائم من الفولاذ الكربوني DN15 - DN200 PN16 صمام الفلينج
المواصفات
صمام كرة صب
المعايير المعمول بها:
- التصميم والتصنيع: ASME B16.5"API 608"
- الاتصال: ASMEB16.5
- اختبار مقاومة للحريق: API607 4th 1993
- الاختبار والتفتيش: API 598، API6D
نطاق الحجم:
- 1/2" ~ 8" DN15 ~ DN200
تصنيف الضغط:
- ANSI 150LB 300LB PN16/25/40
نطاق الحرارة:
- 20 °C ~ 185 °C
| حتى: | ||||||||
| الضغط | الحجم | φD | (ل) | φE | φB | φC | T | f |
| الفئة 150 | نصف | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
| 2 1/2 " | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
| 3" | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
| 4" | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
| 5" | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
| 6" | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
| 8" | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 | |
التطبيق
* يمكن تطبيق مجموعة واسعة من التطبيقات، من صغيرة إلى بضعة مليمترات في القطر، أمتار كبيرة، من فراغ عالية إلى ضغط عال.
* تم استخدام صمامات الكرات على نطاق واسع في النفط، والكيمياء، وتوليد الطاقة، والورق، والطاقة الذرية، والطيران، والصواريخ وغيرها من الإدارات، فضلا عن حياة الناس اليومية.
ميزة صمام الكرة
1. المثقب المربع لتحسين القوة والمزيد من اتصال السطح لرافعة اليد
2المناطق الرطبة المصنعة بالكامل والملمعة
3ميزات احتياطية للوقاية من الحرائق ومكافحة التثبيت
4. كرة المرآة المنتهية لإغلاق ضيق وتخفيض عزم التشغيل
5رافعة يدوية أكثر قوة وأفضل وسهلة الاستخدام
اختيار الطراز
صمام الكرة العائم ذو منفذ كامل DIN 2PC
| المعيار | ANSI | GB | الـ JIS | DIN |
| الضغط | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| المواد | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| النموذج | 1) نموذج المنصة العالية 2) نموذج المقبض | |||
