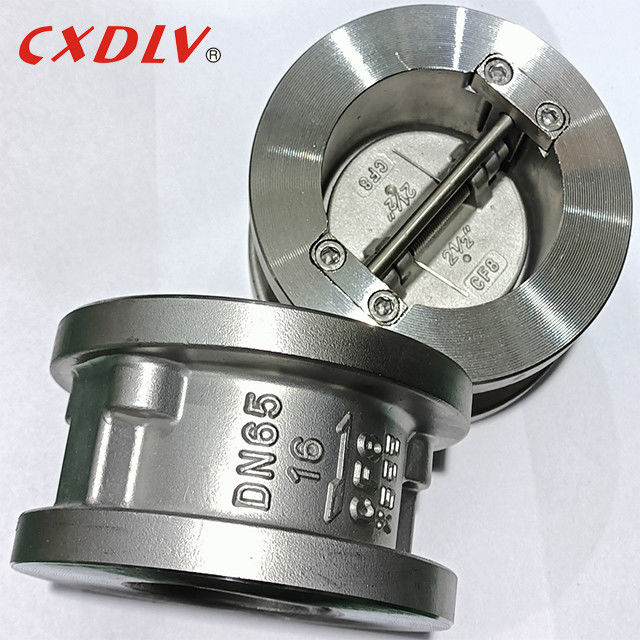

DN65 PN16 وافر صفائح مزدوجة فحص صمام جسم الفولاذ المقاوم للصدأ
تفاصيل المنتج:
| مكان المنشأ: | تشجيانغ، الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | ISO9001:2008&PED 2014/68/EU |
| رقم الموديل: | H77x-150lbp |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | قطعة واحدة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات بوليود مناسبة وفقًا لهيكل الصمامات المختلفة |
| وقت التسليم: | 7-30 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
|
معلومات تفصيلية |
|||
| مادة القرص: | 2205/CF8M/CF8/CF3/CF3M/WCB/904L | متوسطة: | water.gas.oil |
|---|---|---|---|
| الحجم: | DN40 ~ DN600 | معيار: | ANSI/GB/DIN |
| مادة الجسم: | 2205/CF8M/CF8/CF3/CF3M/WCB/904L | الآلام والكروب الذهنية: | 1.0 ميجا باسكال/1.6 ميجا باسكال/2.5 ميجا باسكال/4.0 ميجا باسكال |
| ينبوع: | SS304/SS316/X-750 | ||
| إبراز: | Dn65 صفيحة فحص مزدوجة,Pn16 صمام التحقق ذو لوحين,صمام التحقق من صفائح مزدوجة من المقاوم للصدأ,Pn16 Dual Plates Check Valve,Stainless Dual Plates Check Valve |
||
منتوج وصف
DN65 PN16 وافر صفائح مزدوجة فحص صمام جسم الفولاذ المقاوم للصدأ
رسم الأبعاد
المواصفات
التصميم وفقاً (أب1594)API6D.JB/T8937
وجها لوجه وفقا API594API6D.DIN3202JB/T8937
درجة الضغط والحرارة حسبالـ ASME B16.34
الاختبار والتفتيش وفقا ANSI B1650.DIN2401GB/T9124.JB/T74
التطبيق
صمام التحقق ذو الصفيحة المزدوجة يستخدم صفائح محملة بربعين محمولة على دبوس مفصل مركزي. يتكون الجزء الداخلي من الصمام من اثنين من الينابيع شبه الدائرية وسطح الصفيحة ،ويتم تثبيتها على جسم الصمام بواسطة دبوس، ويتشوه الربيع لإغلاق لوحة الصمام ، ويؤدي ضغط السائل إلى فتح الربيع. التشوه سريع ، مما يحمي الأنابيب من تلف مطرقة المياه.
السمة
1تصميم قطعة واحدة من النمط المدمج للوافير
2يدعم القطب المركزي الكامل الجمعية الداخلية دون دبوس أو سدادات خارجية.
3مساحة التدفق القصوى تقلل من فقدان الضغط
4تصميم الصفيحة المزدوجة ينتج قوة متزايدة مع وقت افتتاح وإغلاق أقل
5تساعد الينابيع الدوارة على إغلاق صفيحة الصمام ، مما يمنع عكس التدفق.
6يحتوي العمود على بنية ثقيلة المقاومة للتآكل
7تعمل دعامات العمود كإيقافات لمنع زيادة سفر لوحات الصمام. فهي مقاومة للتآكل مع الأسطح الكبيرة التي تحمل العمود ويمكن إزالتها بسهولة للتجميع الداخلي ،صيانة أو تغيير.
8.تقلل أجهزة غسيل الجهد من الاحتكاك وتآكل مفاصل صفيحة الصمام.
الحزمة والتسليم
تفاصيل التعبئة: نحن نختار حقائب الخشب المناسبة وفقا للفمامات المختلفة ونرتب العمال المهرة لتعبئة في حالة الكدمة.أفرغ الجمارك والنقل لنا دون تأخيرهناك ثلاث طرق للنقل، عن طريق البحر والجو والقطار.
تفاصيل التسليم: وفقا للطلب، 7~60days
الأسئلة الشائعة
س: هل أنت شركة تجارية أم مصنعة ؟
ج: نحن مصنعون لأكثر من 16 سنة.
س: كم مدة التسليم؟
ج: وفقا للطلب، 7 ~ 60days.
س: هل تقدمون عينات ؟ هل هي مجانية أم إضافية ؟
ج: نعم، يمكننا أن نقدم العينة مجانا ولكن لا تدفع تكلفة الشحن.
س: ما هي شروط الدفع الخاصة بك ؟
ج: الدفع <=1000USD، 100٪ مقدما. الدفع>=1000USD، 30٪ T / T مقدما، الرصيد قبل الشحن.
