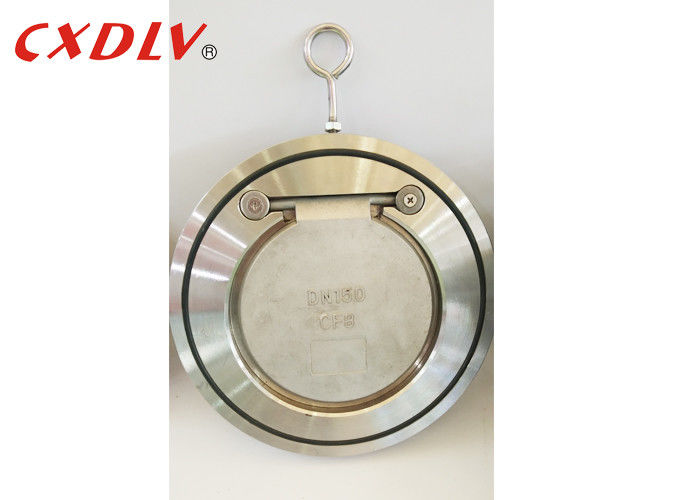

صمام فحص من نوع رقاقة من الفولاذ المقاوم للصدأ H74F ذو لوحة واحدة
تفاصيل المنتج:
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | CXDLV |
| إصدار الشهادات: | CE,ISO,TS |
| رقم الموديل: | H74f |
شروط الدفع والشحن:
| الحد الأدنى لكمية: | 1ص |
|---|---|
| تفاصيل التغليف: | حالات الخشب الرقائقي المناسبة وفقًا لهيكل الصمامات المختلفة |
| وقت التسليم: | 5 ~ 25 يوم عمل |
| شروط الدفع: | T/T،L/C،D/A،D/P،Western Union،MoneyGram |
| القدرة على العرض: | 1000 قطعة في الشهر |
|
معلومات تفصيلية |
|||
| الجسم: | CF8 ، CF8M ، WCB ... | قرص: | ss304 ، ss316 |
|---|---|---|---|
| مقعد: | NBR ، | حجم الميناء: | DN40 ~ DN600 |
| درجة حرارة العمل: | -20 درجة مئوية ~ +180 درجة مئوية | معيار: | ANSI ، ASME ، API ، DIN ، JIS ، BS ، GB |
| الضغط: | 150 رطل | التطبيق: | الماء والنفط والغاز ... |
| إبراز: | صمام فحص من نوع رقاقة من الفولاذ المقاوم للصدأ,صمام فحص رقاقة ذو لوحة واحدة,صمام فحص H74F ذو لوحة واحدة,Wafer Single Plate Check Valve,H74F Single Plate Check Valve |
||
منتوج وصف
H74 صمام التحقق من صفيحة واحدة من الفولاذ المقاوم للصدأ
تحقق من خصائص الصمام
صمام التحقق المتحرك للقرص الواحد
المعايير المعمول بها:
- التصميم والتصنيع: ASTM B16.34
-إتصال الجهاز:5
- الاختبار والتفتيش: API598
نطاق الحجم:
-1 1/2 "~ 16"
تصنيف الضغط:
- ANSI 150LB، 300LB
- جي اس 10K ، 20K
نطاق الحرارة:
- -20°C~180°C
| مادة الجسم | فولاذ الكربون | CF8 | CF8M |
| قرص الصمام | فولاذ الكربون | SS304 | SS316 |
| (بولت) ، (واشر) | SS304 | SS304 | SS316 |
| بلمب العين | الصلب الكربوني المقوى | الفولاذ الكربوني المقوى | الفولاذ المقوى |
| حلقة O | NBR، EPDM | ||
| درجة حرارة العمل | -20°C~120°C | -29°C~180°C | -29°C~180°C |
| متوسطة | الماء، البخار، النفط، الغاز | ||
| المعيار | ANSI,DIN,JIS,JB | ||
تحقق من نظرة عامة على الصمام
صمامات التحققهي صمامات إغلاق تلقائي تستخدم عادة لمنع تدفق العودة أو الصرف في نظام الأنابيب.غالبا ما يتم تطبيقها على جانب تصريف المضخات ،صمامات التحكم تمنع النظام من الصرف إذا توقفت المضخة وتحمي من التدفق العكسي، والتي يمكن أن تضر المضخة و / أو المعدات الأخرى.
صمام التحكم بالتحريكلديها قرص مسطح يدور أو يتأرجح حول دبوس مفصل. أنها منخفضة التكلفة، ولديها خصائص خسارة الرأس منخفضة عندما تكون مفتوحة بالكامل. ولكن بسبب السكتة الدماغية الطويلة والحصانة من القرص،يمكن أن يتحطم صمام الانسحاب التقليدي في تركيبات الأنابيب الرأسيةولذلك يتم تجهيز هذه الصمامات في بعض الأحيان مع رافعة وملحقات الوزن. يمكنها التعامل مع السوائل مع المواد الصلبة مثل مياه الصرف الصحي.
الخصائص:
- التصميم الاقتصادي:الوزن المنخفض وطول الوضع القصير يؤدي إلى توفير التكاليف الأولية ومتطلبات المساحة والتركيب مقارنة بلافات الاختبار النوعية المتحركة الكاملة.
- الحد الأدنى من فقدان الرأس: يتم تقليل فقدان الرأس من خلال توفير مسار سريع قصير ومستقيم وغير معيق تقريبًا
- الإغلاق السريع لتقليل المطرقة المائية: يتم إغلاقها عن طريق القرص الآلي بالكامل بمساعدة الربيع الذي يغلق بسرعة تدفق قريبة من الصفر - الخفيفة الوزن ،تصميم القرص يخلق إغلاق إيجابي قبل عكس التدفق الذي يساعد على الحفاظ على زيادات إلى الحد الأدنى
- المقاعد الناعمة المرنة: جنبا إلى جنب مع أسطح الختم المعدلة بدقة تساعد على ضمان ختم ضيق الفقاعات الذي يلبي أو يتجاوز متطلبات اختبار API 598
